本文接上一篇：单机安卓游戏绘制教程10-2：IDA找敌人数组相关函数思路（有符号so）

目前已知GmSimGetNumOfDeadAiTANKs这个函数的参数就是敌人数组的起始地址，接下来找它的调用栈，通过调用栈上的函数，找到参数的来源。

能对着函数名按X，就按X，如果按X出现的列表没有“BL”指令，就给函数打断点，观察LR寄存器的值，接下来演示操作：

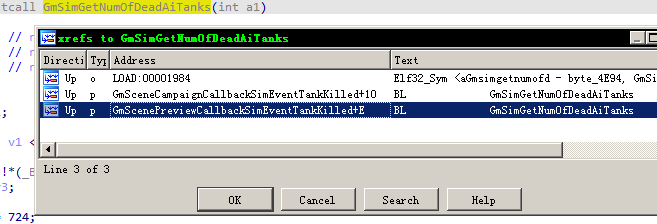

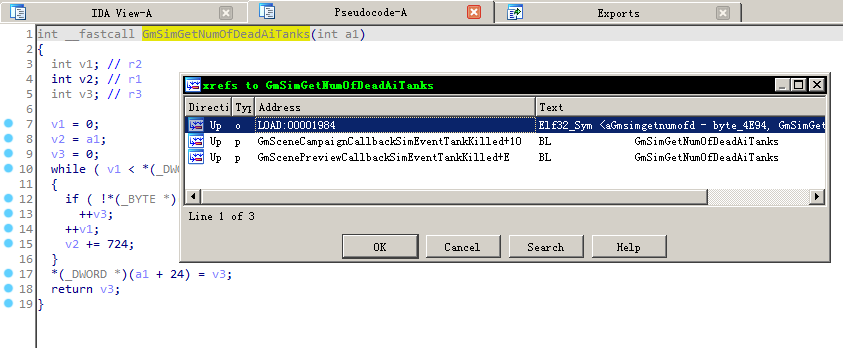

按X找到了两个函数，我们先进去第一个看看：

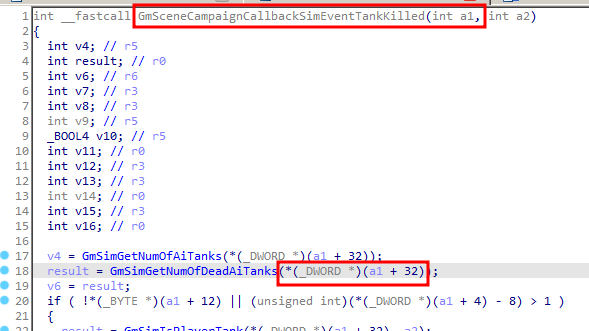

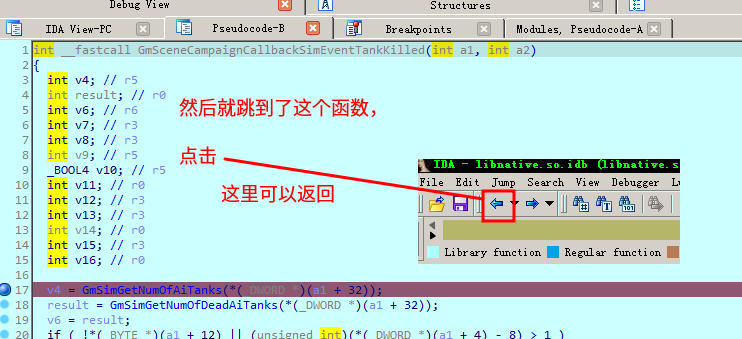

可以得知，GmSimGetNumOfDeadAiTANKs的参数一，是GmSceneCampaignCallbackSimEventTANKKilled的参数一a1+32得到的地址所指向的数值（注意这个*(_DWORD *)(a1 + 32)，把a1+32转为了指针，并读取出了这个指针指向的地址的值）

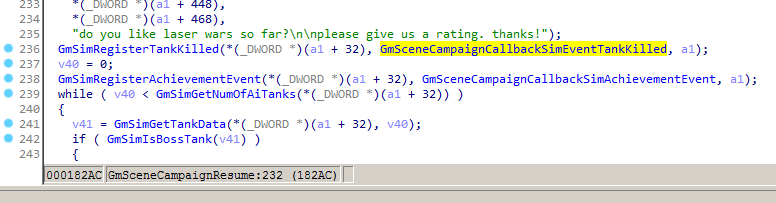

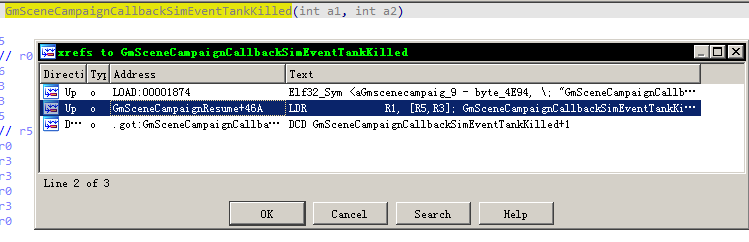

再对着这个函数按X，发现并没有出现BL指令，只有一个GmSceneCampaignResume函数当中用到了该函数的指针，后续游戏会通过函数指针的形式调用这个函数，这种情况IDA不能静态分析出来，

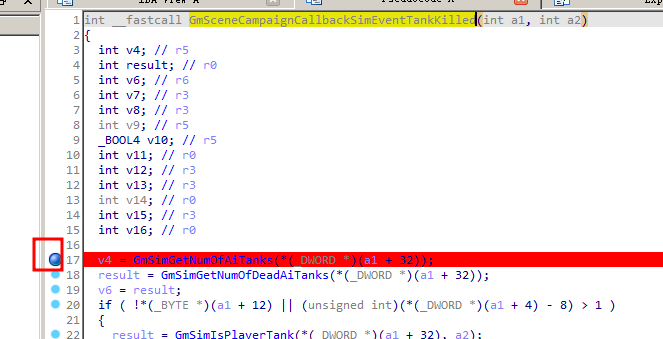

所以接下来要回到GmSceneCampaignCallbackSimEventTANKKilled，直接如图所示，给这个函数第一条语句打上断点（点击行号左边的蓝色圆圈）：

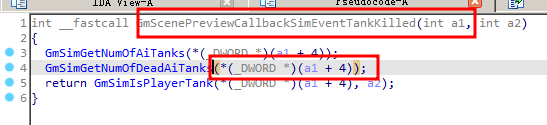

先回到GmSimGetNumOfDeadAiTANKs函数，这次进入xrefs窗口的第二个函数GmScenePreviewCallbackSimEventTANKKilled，可以看到，这两个函数参数关系是*(_DWORD *)(a1 + 4)

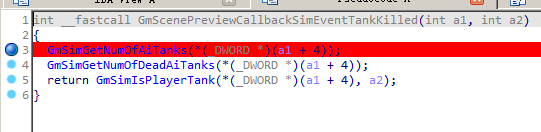

对着GmScenePreviewCallbackSimEventTANKKilled函数按X，发现仍然找不到BL指令调用，所以，这里也打个断点

现在按X已经遇到阻碍了，接下来要通过LR寄存器继续找调用关系，需要用到IDA目录的dbgsrv文件夹的android_server，这部分教程网络上已经有很多了，推荐一个帖子作参考：https://www.52pojie.cn/thread-1511844-1-2.html （专栏不能设置站外链接）

android_server和ceserver使用方式一样（关于ceserver，可以参考我这个视频教程05-1：免root使用ceserver桥接真机的准备工作：设置debuggable=true，以及这个视频教程05-2：CE查看安卓手机内存中的数据（ceserver桥接教程）），有ROOT直接用；如果没有ROOT，就需要修改安装包debuggable属性，然后run-as启动android_server。

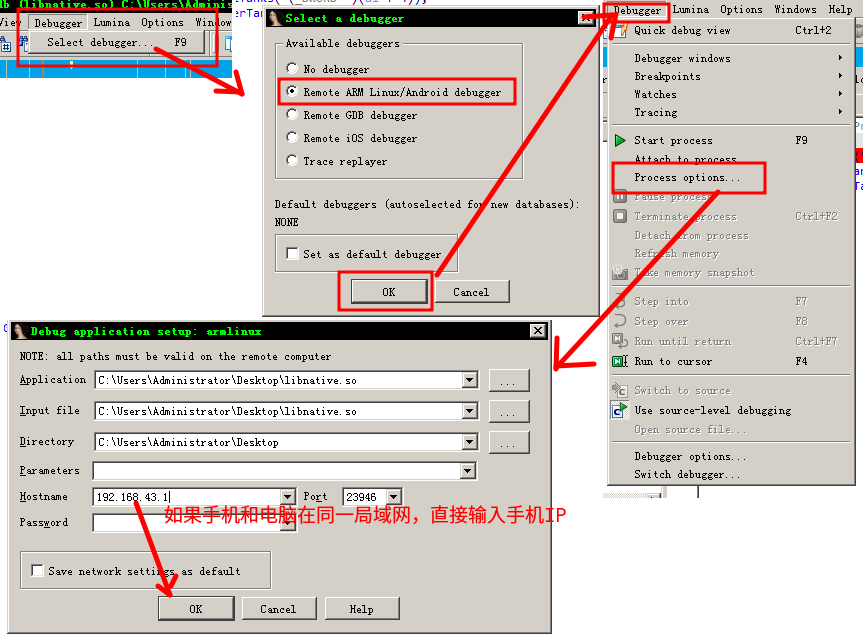

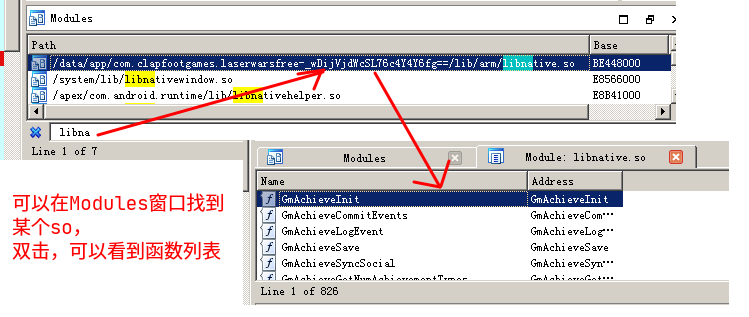

在手机端启动android_server之后，IDA操作如图所示：

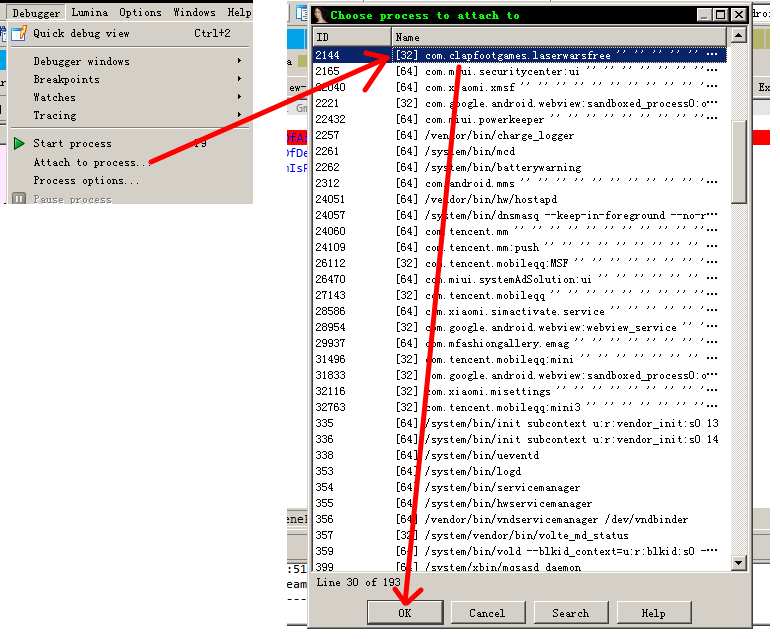

选中游戏进程点OK，然后：

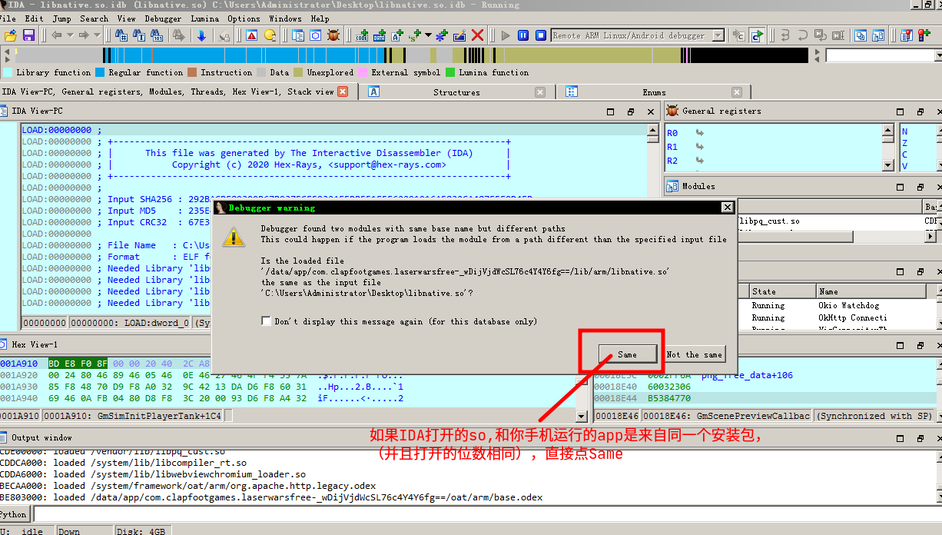

如果出现上图这个弹窗，是在问你当前打开的so和内存中的so是否一样（就是说解压的apk和安装的apk是否是同一个版本），选择Same就行了，

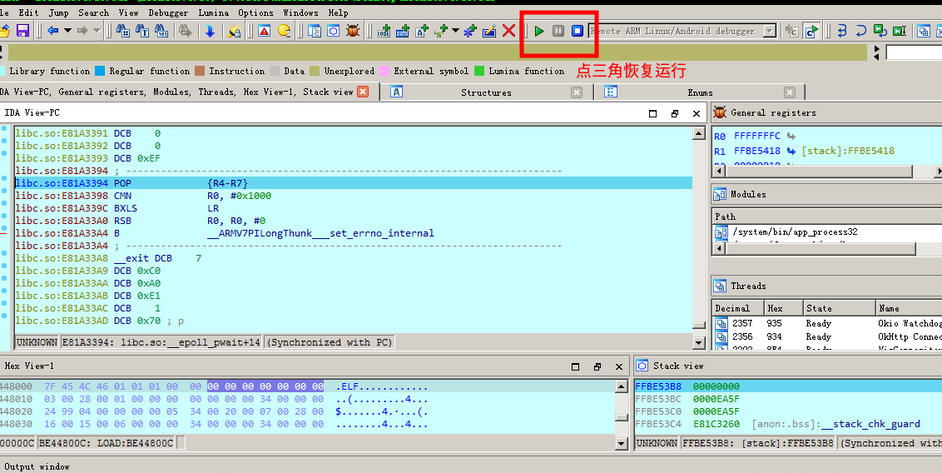

然后游戏进程就被暂停掉了，等待上面这张图的窗口消失，

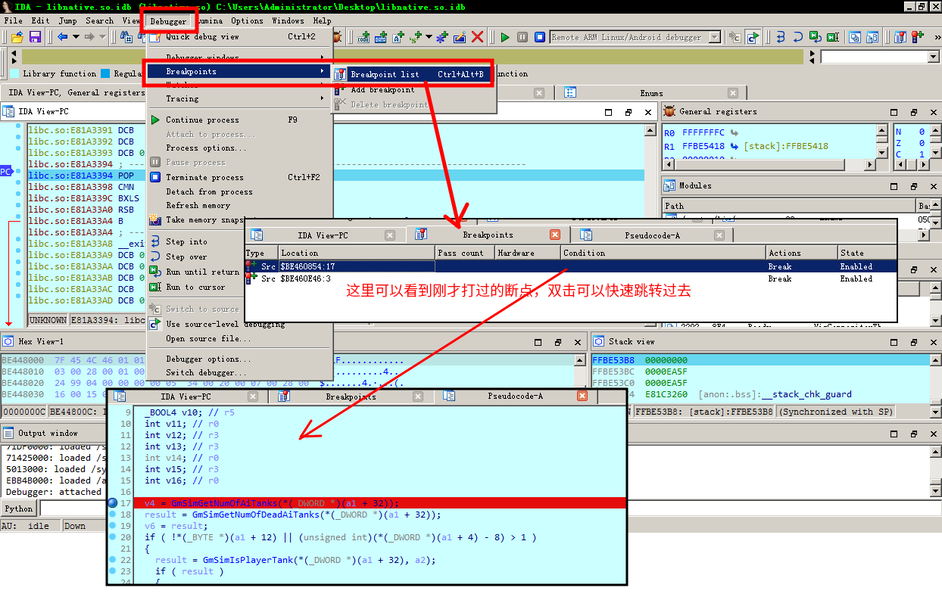

刚刚已经打过俩断点了，然后在游戏里面动一动，等待触发断点，然后你会发现，在子弹即将接触到某个角色时，游戏被暂停，此时触发断点，

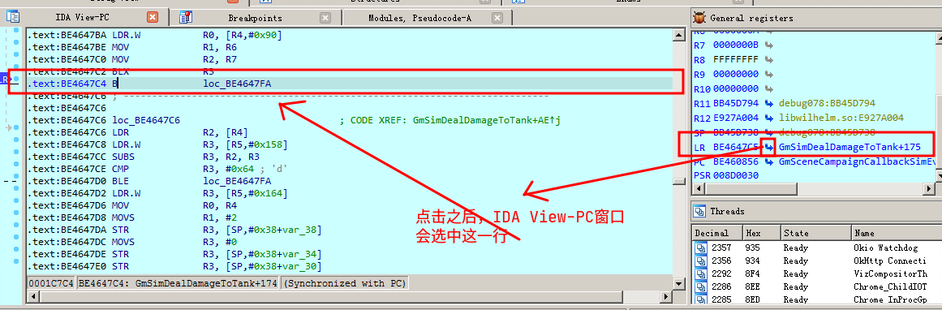

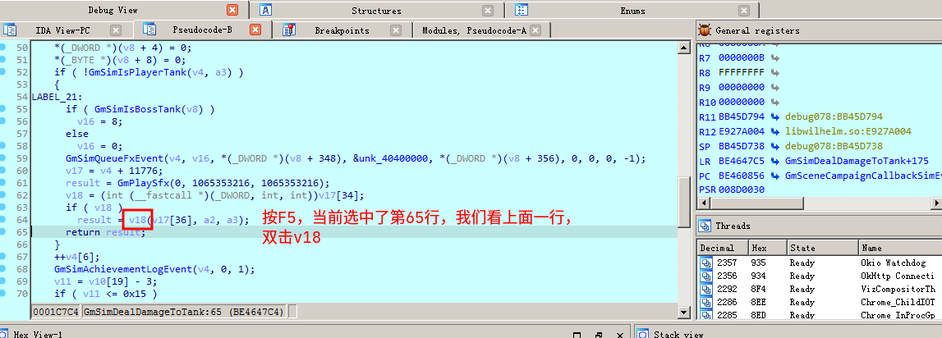

所以是GmSceneCampaignCallbackSimEventTANKKilled这个函数的断点触发了，并且是GmSimDealDamageToTANK调用了它，参数一是v17[36]，

这里先简单记一下这个函数内部和v18的参数一有关的代码：

1
2
3
4
5


int __fastcall GmSimDealDamageToTank(int result, int a2, int a3, int a4)
{
  v4 = (_DWORD *)result;
  v17 = v4 + 0x2E00;
  result = v18(v17[36], a2, a3);

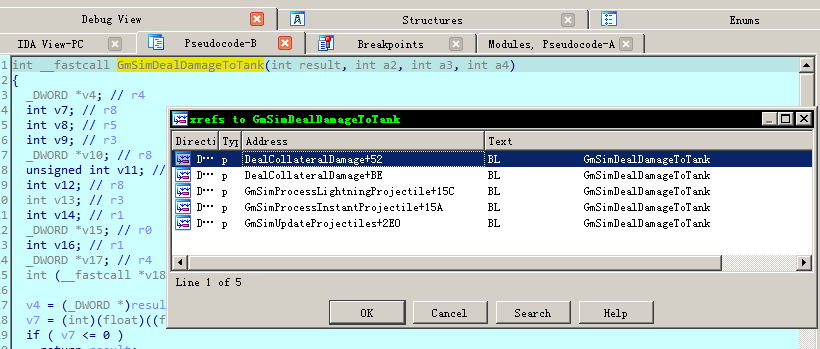

然后继续，找这个函数是谁调用：

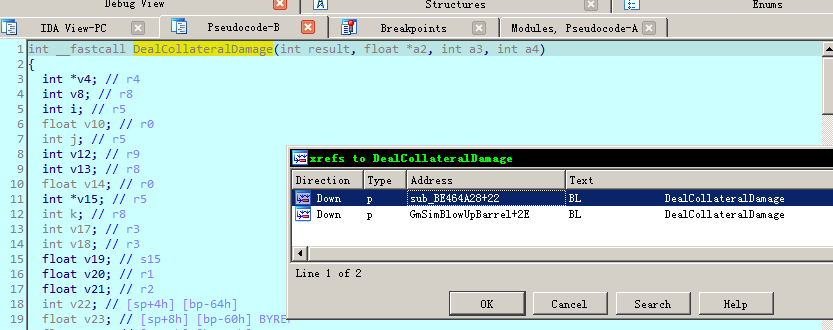

先点击去第一个看看：

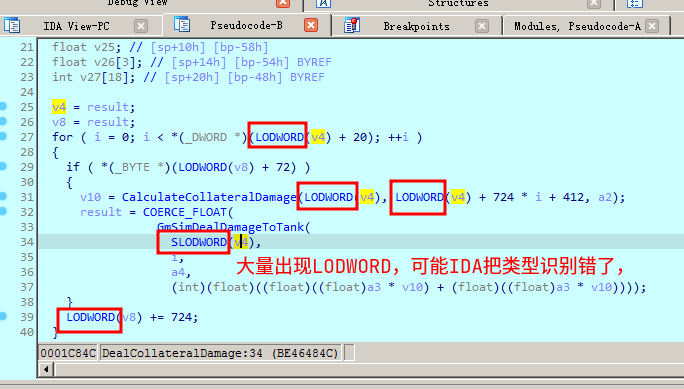

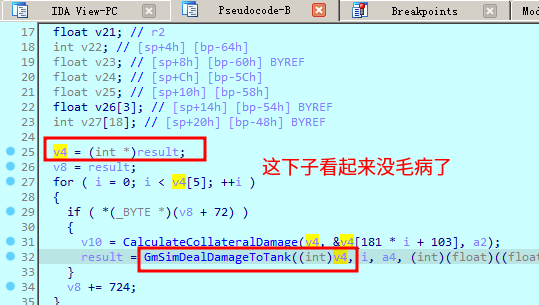

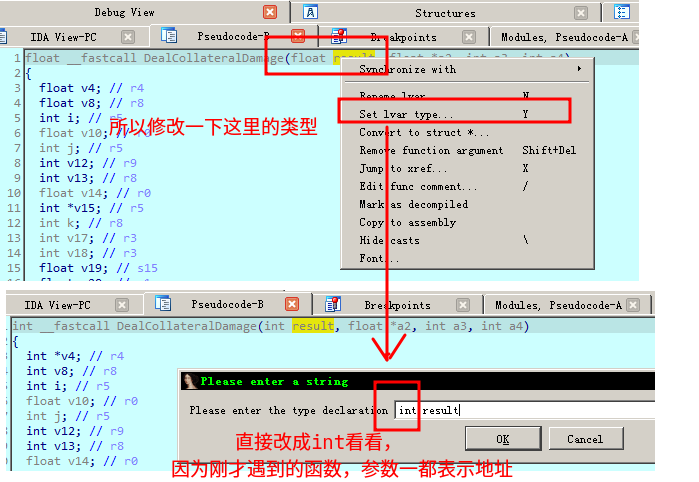

参数一不可能是float，不多解释了，直接改类型：

记一下：

1
2
3
4


int __fastcall DealCollateralDamage(int result, float *a2, int a3, int a4)
{
  v4 = (int *)result;
  result = GmSimDealDamageToTank((int)v4, i, a4, (int)(float)((float)((float)a3 * v10) + (float)((float)a3 * v10)));

继续找：

记下来：

1
2
3

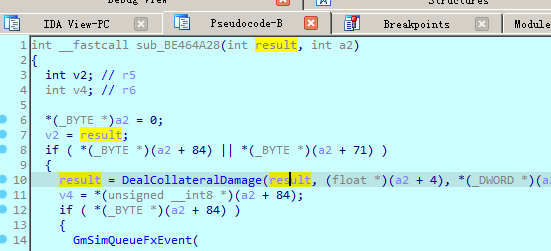

int __fastcall sub_C956AA28(int result, int a2)
{
    result = DealCollateralDamage(result, (float *)(a2 + 4), *(_DWORD *)(a2 + 56), *(_DWORD *)(a2 + 40));

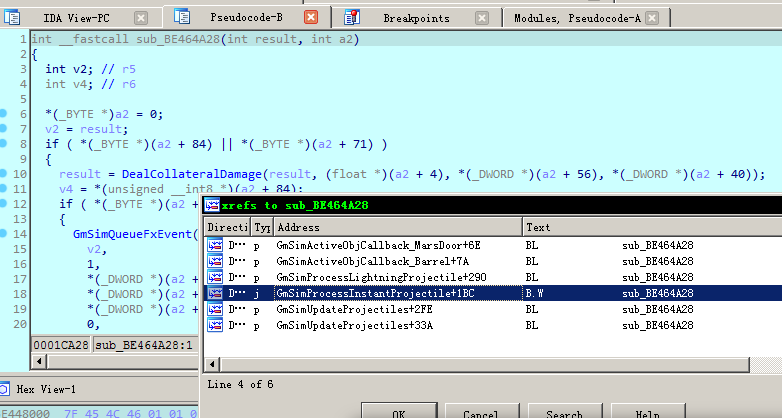

找：

这个时候，前两个函数进去按X找不到调用者，打断点并没有遇到他们的触发条件，然后干脆将剩下四个也打断点，最终触发了GmSimProcessInstantProjectile，所以进这个函数：

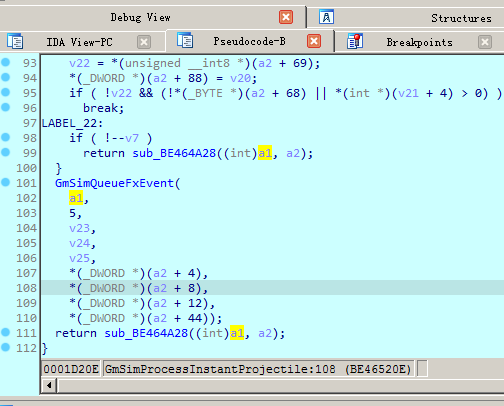

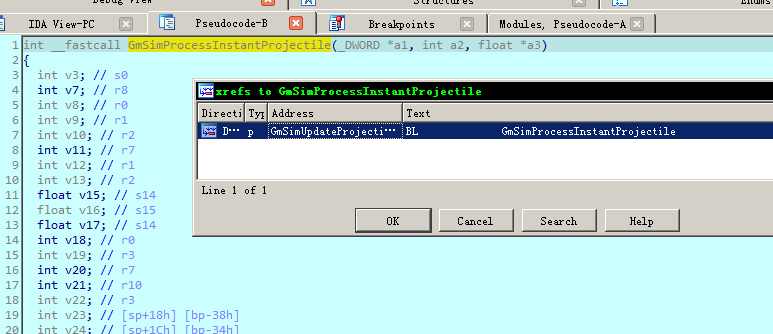

该记就记，该找就找，

1
2
3

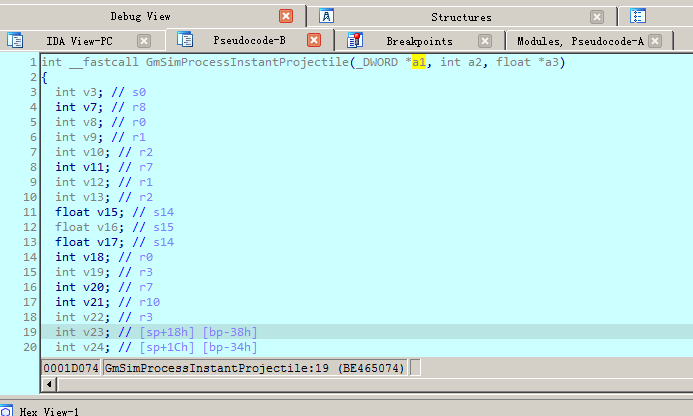

int __fastcall GmSimProcessInstantProjectile(_DWORD *a1, int a2, float *a3)
{
  return sub_C956AA28((int)a1, a2);

1
2
3
4


int __fastcall GmSimUpdateProjectiles(int result)
{
  v1 = (_DWORD *)result;
  result = GmSimProcessInstantProjectile(v1, (int)v1 + v3, (float *)v43);

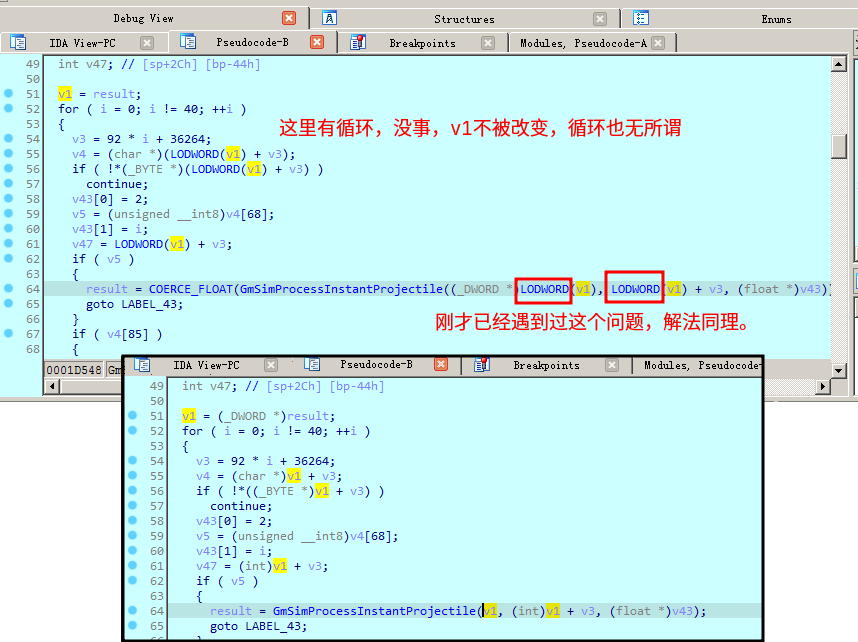

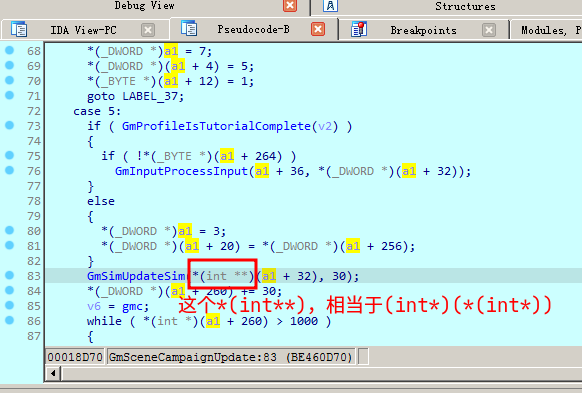

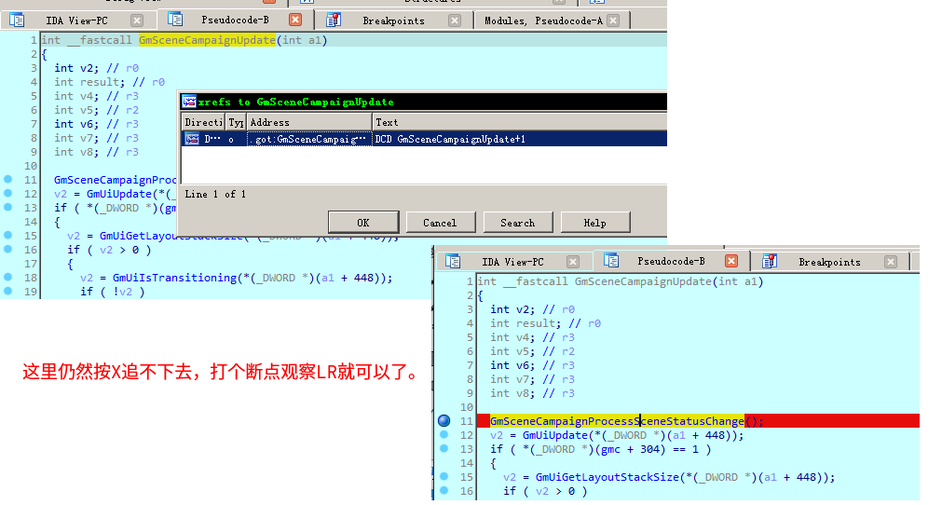

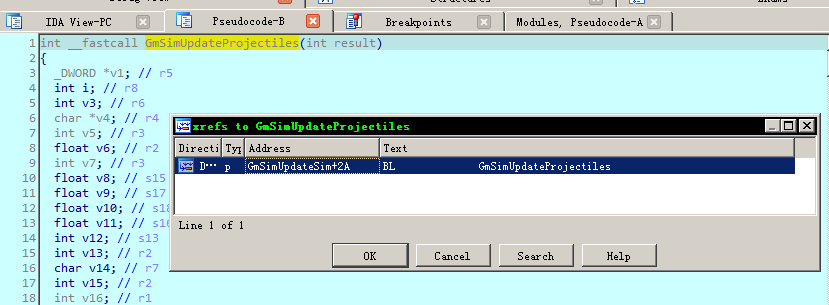

剩下的都是以此类推，看图吧，

到目前为止，已经找到的调用栈：（个人习惯这样记录，仅供参考）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32


int __fastcall GmSimDealDamageToTank(int result, int a2, int a3, int a4)
{
  v4 = (_DWORD *)result;
  v17 = v4 + 0x2E00;
  result = v18(v17[36], a2, a3);

int __fastcall DealCollateralDamage(int result, float *a2, int a3, int a4)
{
  v4 = (int *)result;
  result = GmSimDealDamageToTank((int)v4, i, a4, (int)(float)((float)((float)a3 * v10) + (float)((float)a3 * v10)));

int __fastcall sub_C956AA28(int result, int a2)
{
    result = DealCollateralDamage(result, (float *)(a2 + 4), *(_DWORD *)(a2 + 56), *(_DWORD *)(a2 + 40));

int __fastcall GmSimProcessInstantProjectile(_DWORD *a1, int a2, float *a3)
{
  return sub_C956AA28((int)a1, a2);

int __fastcall GmSimUpdateProjectiles(int result)
{
  v1 = (_DWORD *)result;
  result = GmSimProcessInstantProjectile(v1, (int)v1 + v3, (float *)v43);

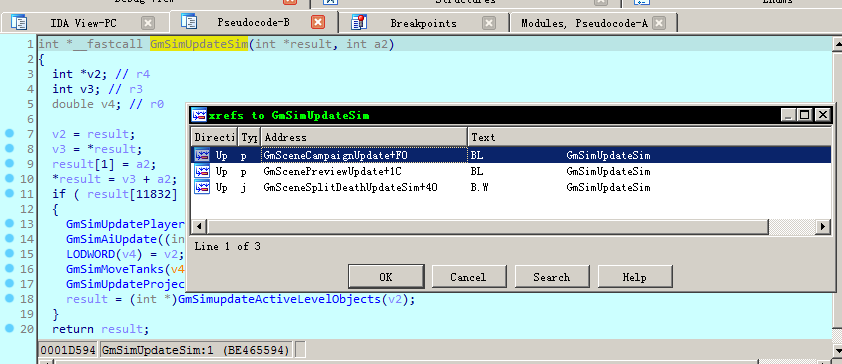

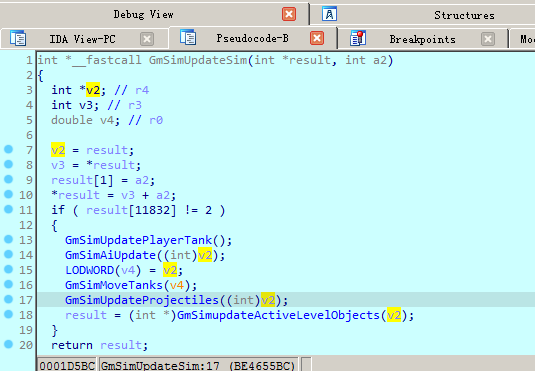

int *__fastcall GmSimUpdateSim(int *result, int a2)
{
  v2 = (int)result;
  GmSimUpdateProjectiles(v2);

int __fastcall GmSceneCampaignUpdate(int a1)
{
  GmSimUpdateSim(*(int **)(a1 + 0x20), 30);

先到这里吧，写得好累，明天再继续。
