11-1：定义socket通信格式

辛琪

2022-01-28 2022-01-28 约 1221 字预计阅读 3 分钟次阅读

创建窗口、ndk编译C语言代码、矩阵算法、敌人数组、基址偏移，终于都讲完了，接下来就只剩下对接C语言端和java绘图端。

这期先简单谈谈，如何定义通信数据的结构。最舒服的方式肯定是java端用jni，两边都定义结构体，这样很直观，也方便解析数据，但jni也有一些学习成本，前面已经提到大小端序、字节转int和float的方法了，那绘图端还是手动解析字节吧。另外，本人C语言编程习惯不是很好（比如函数、变量命名，小驼峰和下划线随缘，etc），代码格式仅供参考。

首先是64字节的矩阵，以及4字节的敌人数量，接下来就考虑每个敌人需要占用多少字节了，本系列教程主题是绘制血量数字，所以要有8字节表示当前血量和最大血量，要绘制血量，还要有12字节的坐标（实际上坐标只需要x和z，这个游戏的y总是0，多传几个字节也无妨）。我打算顺便画个方框，那么就要有敌人的大小，因为坦克看起来似乎都是正方体，4字节就够了（这个后面再说）。还可以加一个结构体地址，这样方便将来对比数据找其他功能。

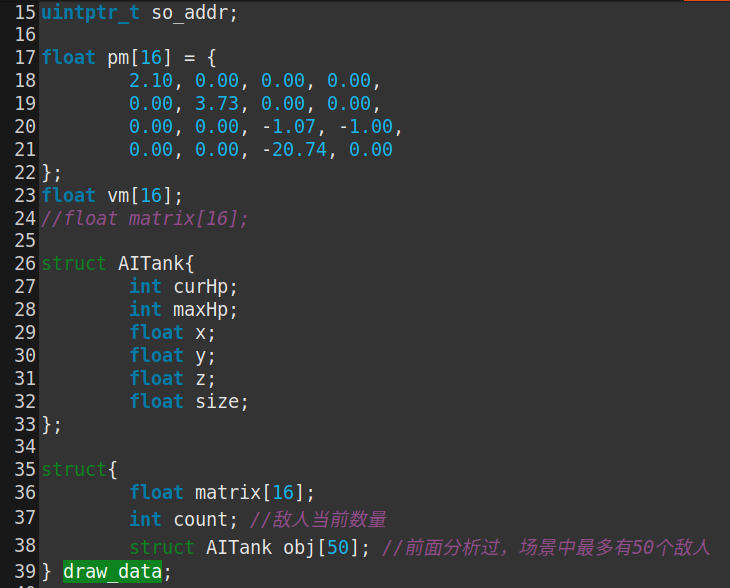

所以，每绘制一帧，需要传输64+4+(8+12+4)*n字节，接下来先通过C语言实现，定义一个结构体，如图：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


struct AITank{
	int curHp;
	int maxHp;
	float x;
	float y;
	float z;
	float size;
};

struct{
	float matrix[16];
	int count;
	struct AITank obj[50];
} draw_data;

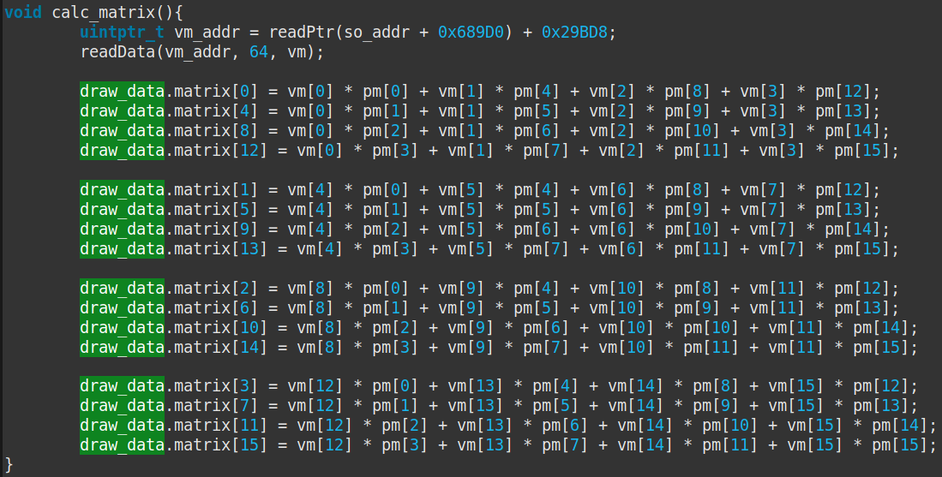

然后如图所示，把前面写过的calc_matrix函数改一改：

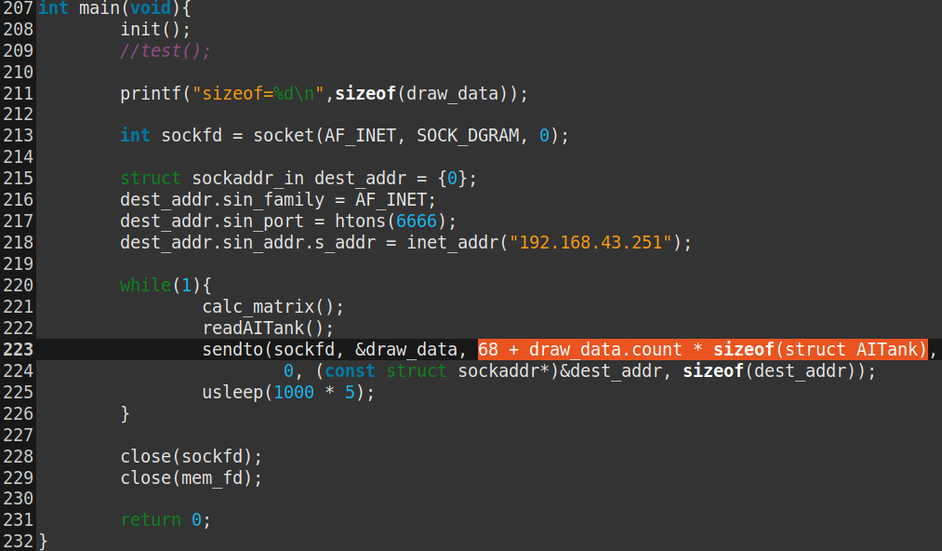

main函数，把sendto的参数改一改，如图：

test函数注释掉，新增一个readAITank，作用类似于calc_matrix，负责往draw_data里面塞数据。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24


void readAITank(){

	uintptr_t gmc = readPtr(so_addr + 0x689CC);
	uintptr_t p1 = readPtr( gmc + 0x28 * readPtr(gmc + 0x120) + 0x20 );
	uintptr_t p2 = readPtr( p1 + 0x20 );
	uintptr_t p3 = readPtr( p2 + 0xB890 );
	uintptr_t p4 = readPtr( p3 + 0x20 );
	int count = readInt(p4 + 0x14);
	int i = 0, index = 0;
	while( i < count){
		uintptr_t p5 = p4 + 0x2d4 * i ;
		if( readByte(p5 + 0x48) ){
			draw_data.obj[index].x = readFloat(p5 + 0x19c);
			draw_data.obj[index].y = readFloat(p5 + 0x19c + 4);
			draw_data.obj[index].z = readFloat(p5 + 0x19c + 8);
			draw_data.obj[index].size = readFloat(p5 + 0x40 + 0x214);
			draw_data.obj[index].curHp = readInt(p5 + 0x40 + 0x4);
			draw_data.obj[index].maxHp = readInt(p5 + 0x40 + 0x258);
			index++;
		}
		i++;
	}
	draw_data.count = index;
}

C代码差不多了，接下来搞接收端。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


ds.receive(dp);

int count = byteToInt(b, 64);
System.out.println(count);
for(int i = 0 ; i < count ; i++) {
  int offset = 68 + i * 24;

  int curHp = byteToInt(b, offset);
  int maxHp = byteToInt(b, offset + 4);
  float x = Float.intBitsToFloat(byteToInt(b, offset + 8));
  float y = Float.intBitsToFloat(byteToInt(b, offset + 12));
  float z = Float.intBitsToFloat(byteToInt(b, offset + 16));
  float size = Float.intBitsToFloat(byteToInt(b, offset + 20));

  System.out.printf("hp=%d/%d, pos=[%.2f, %.2f, %.2f], size=%.2f\n", curHp, maxHp, x, y, z, size);
}

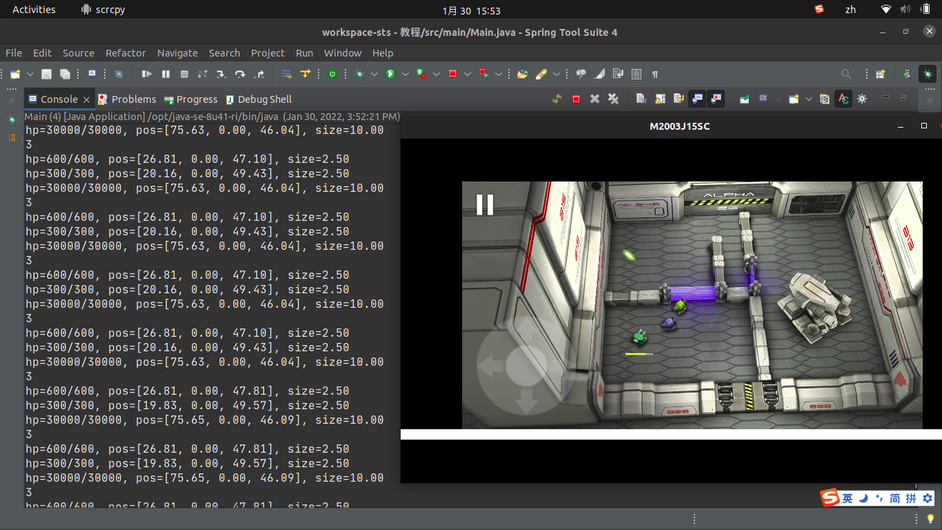

成功接收到数据的效果图

（明天是本系列的最后一期，教程09开头的计划目录写的“~~番外01：从javaswing快速移动到手机端~~”不做了，没啥可说的，区别就是继承JComponent改成继承View，回调方法是onDraw(Canvas canvas) ，直接用canvas.drawXXX画就完了，然后就是权限申请、悬浮窗···感兴趣自行查资料吧，接下来赶紧搞最后战役连跳飞天，可以先了解一下il2cppdumper和frida，说不定花几小时研究一下，也没必要看我的修复飞天思路了，提前剧透一句话吧，连跳飞天虽然不复杂，但也不会像有些网友猜的直接改坐标那么简单…，大概比搜0搜1复杂一点点吧。
