区分热电阻与热电偶

视频引用

一、 引线

1. 热电偶

   • 两根引线（正极、负极）
   • 四根引线一般为双芯热电偶

2. 热电阻

   • 三根引线（使用较多）
   • 两根和四根引线（使用较少）

因此：

1. 双引线、有正负标记的为热电偶。
2. 三引线，其中两根线颜色一样，则为热电阻。
3. 双引线或四引线没有特殊标记不好确认

二、 型号

WR开头 热电偶

WZ开头 热电阻

三、 测量

1. 热电偶：热电效应。

   • 两种不同材料的导体、半导体焊接，所以回路电阻值较小。

2. 热电阻：热阻效应。

   • 电阻值与温度有联系，测温部位为热阻芯，所以回路阻值较大。

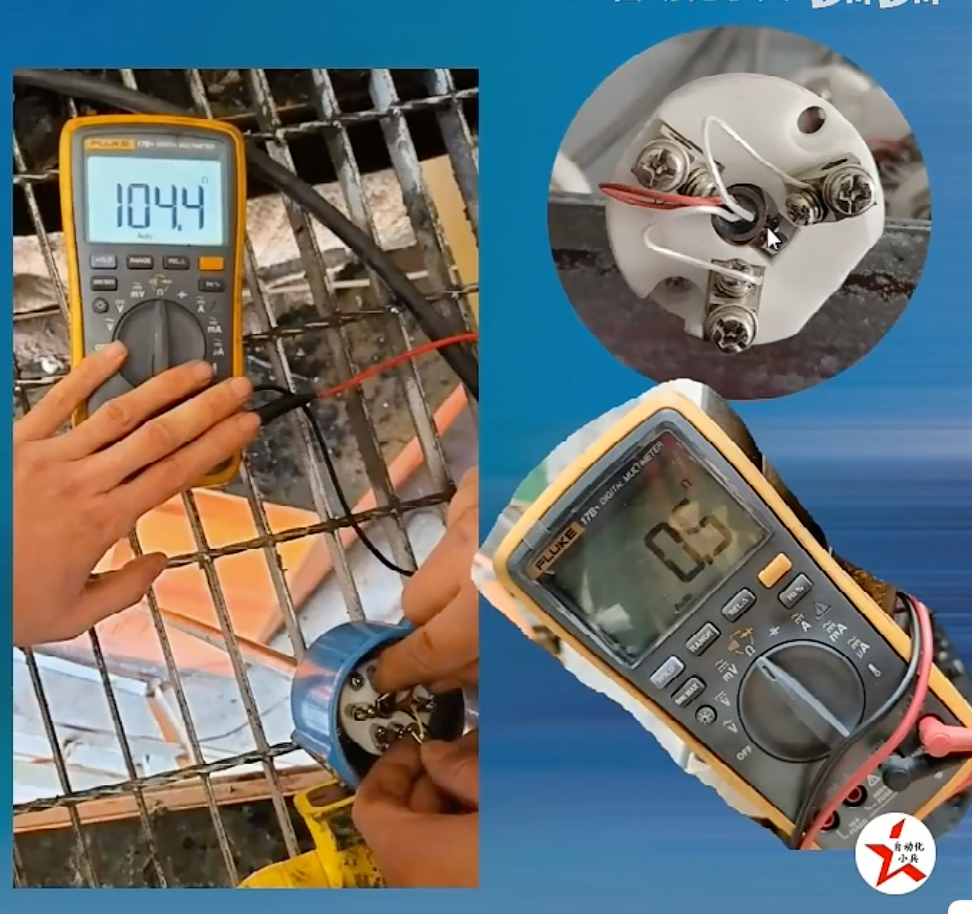

3. 测量方法

   • 万用表欧姆档

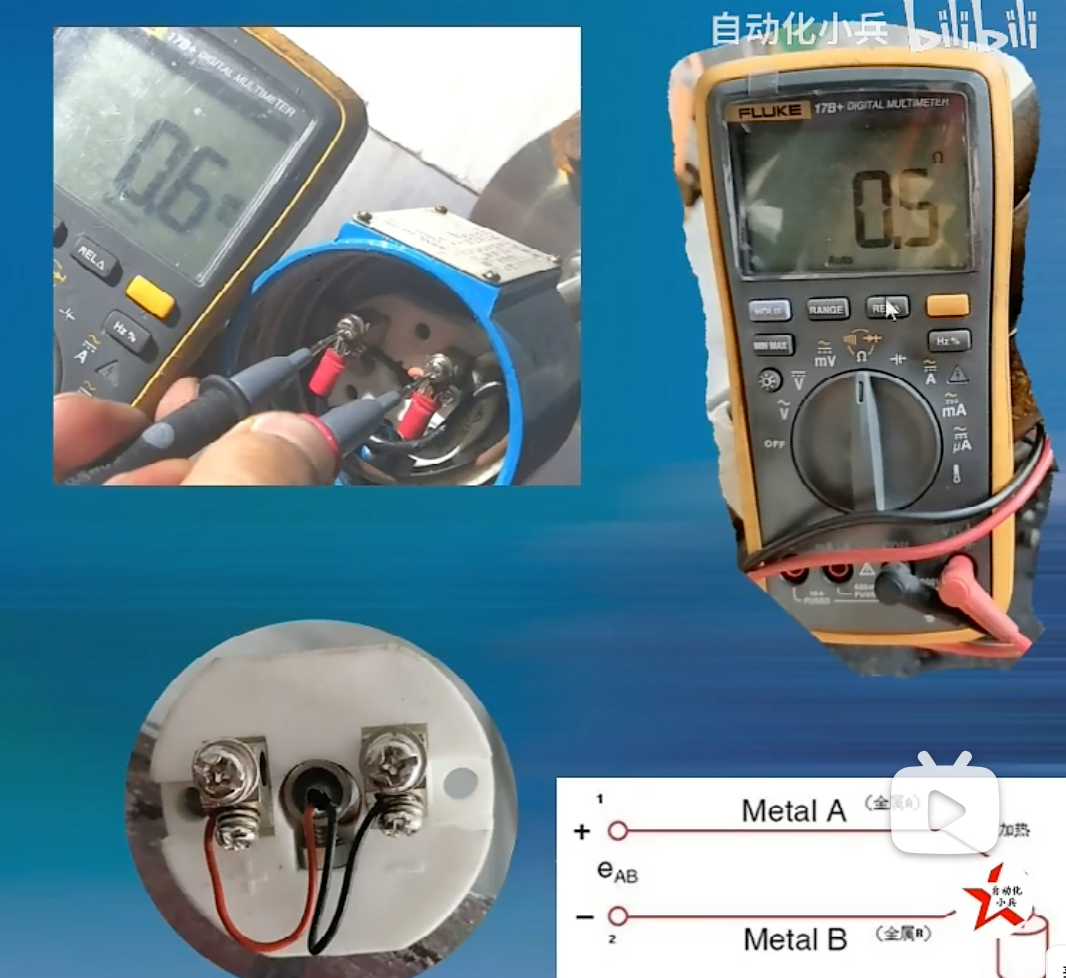

   • 热电偶

     一般在1欧姆左右，直接在热电偶木体量时零点几欧姆，有补偿导线的为一点几欧姆。

   • 热电阻

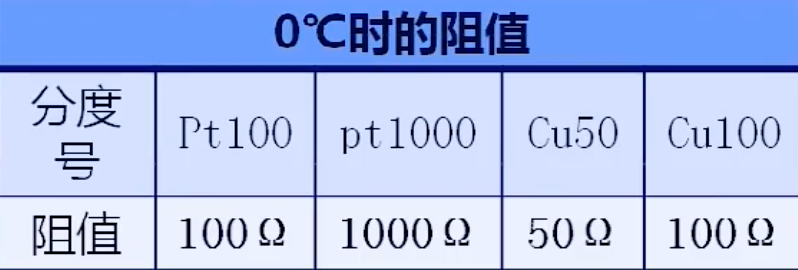

     不同分度号阻值不一样。

四、 使用场所

• 热电偶：

测量温度较高，量程较大。价格略贵。

例如：炉膛温度，锅炉温度等高温场所。

• 热电阻：

测量温度较低，量程较小。价格便宜。

例如：一般设备测温，低温场所。
