双法兰液位计常识

视频引用

一、原理

原理：

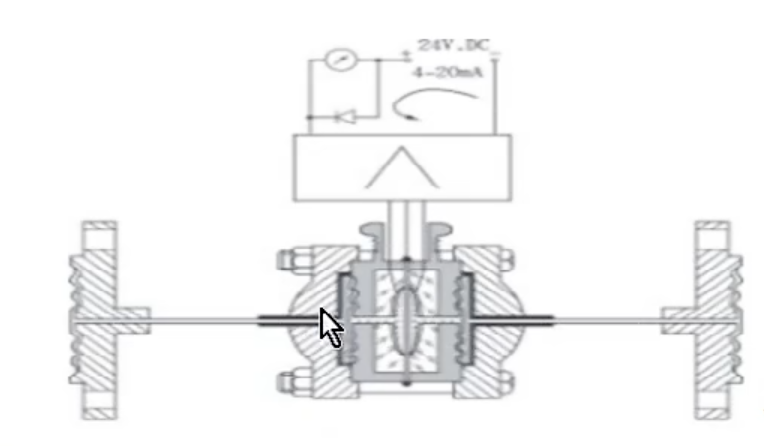

双法兰差压液位计，是利用容器内的液位改变时，由液柱产生的静压也相应变化的原理而工作。

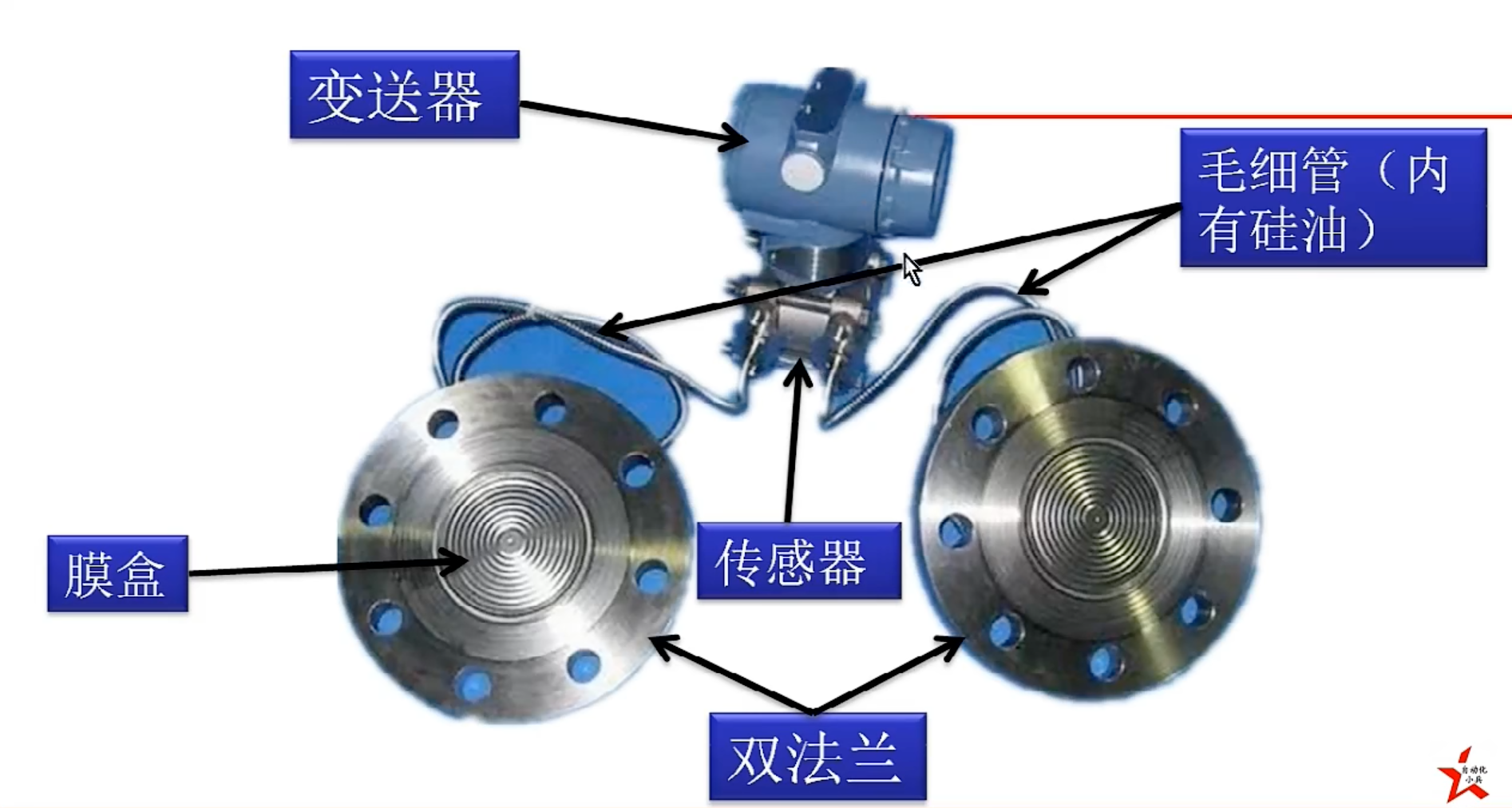

双法兰液位计可以测量易结晶、粘稠、颗粒杂质、腐蚀性的介质液位，而且硅油具有很好的阻尼作用。

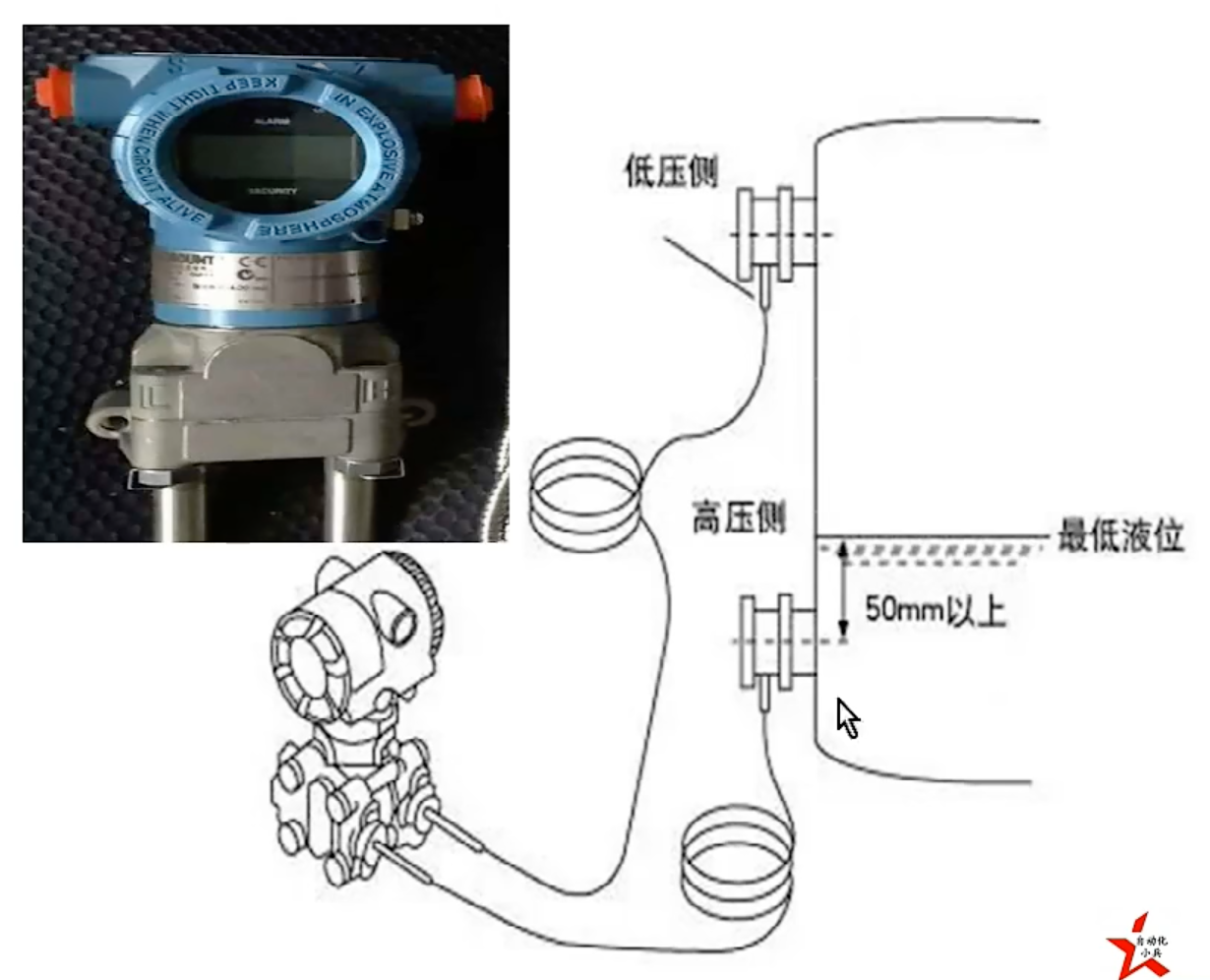

低压侧：L 负压侧，安装在容器上侧

高压侧：H 正压侧，安装在容器下侧

二、计算（液位、界面）

（一）液位计算（液 - 气）:

迁移量、量程

测量范围：

〈迁移量，迁移量＋量程）

其计算公式为：

△P=P_正-P_负=ρgH

计算过程：

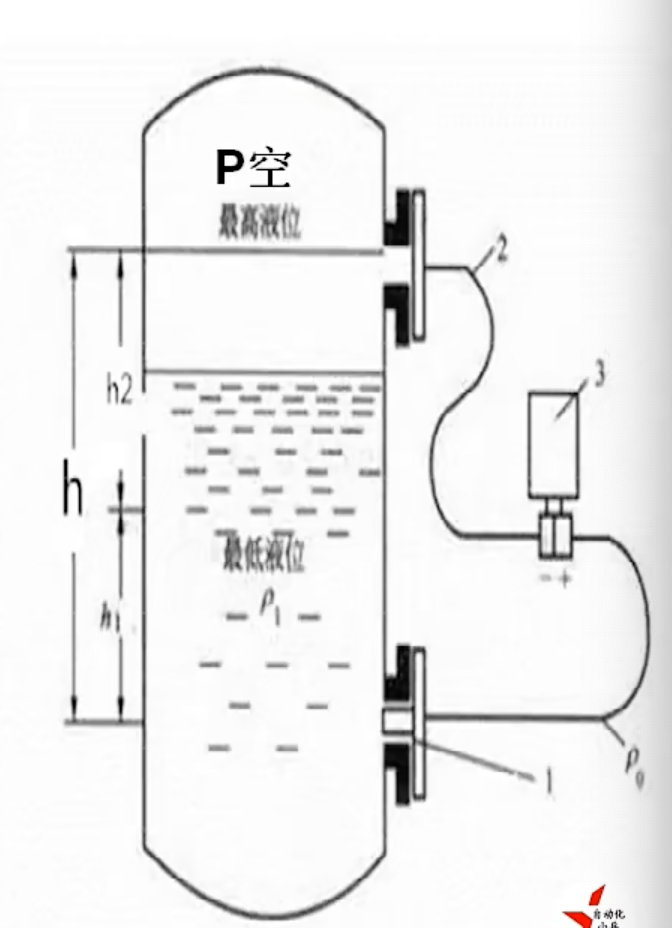

迁移量(空液位)：

△P₀=(P_正0+P_空)-(P_负0+P_空)=P_正0-P_负0=-ρ₀gh₁-ρ₀gh₂=-ρ₀g(h₁+h₂)=-ρ₀gh

量程(满液位):

△P₁=(P_正1+P_空)-P_空=P_正1=ρ₁gh

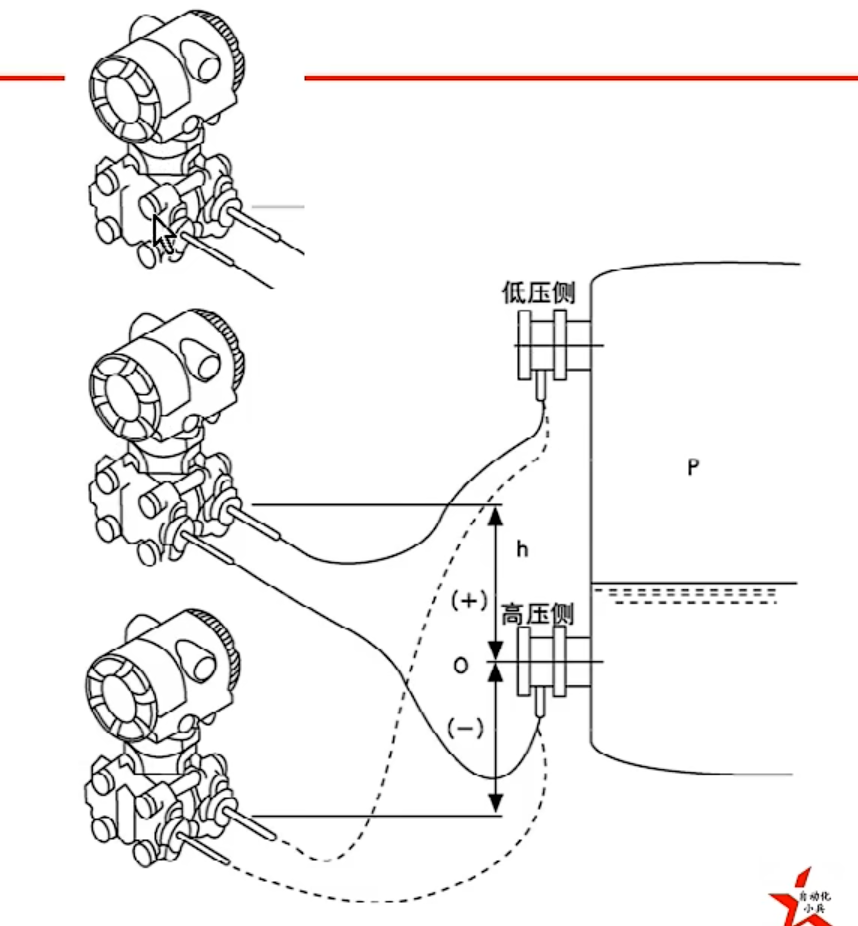

恨据变送器的安装位置分三种情况：

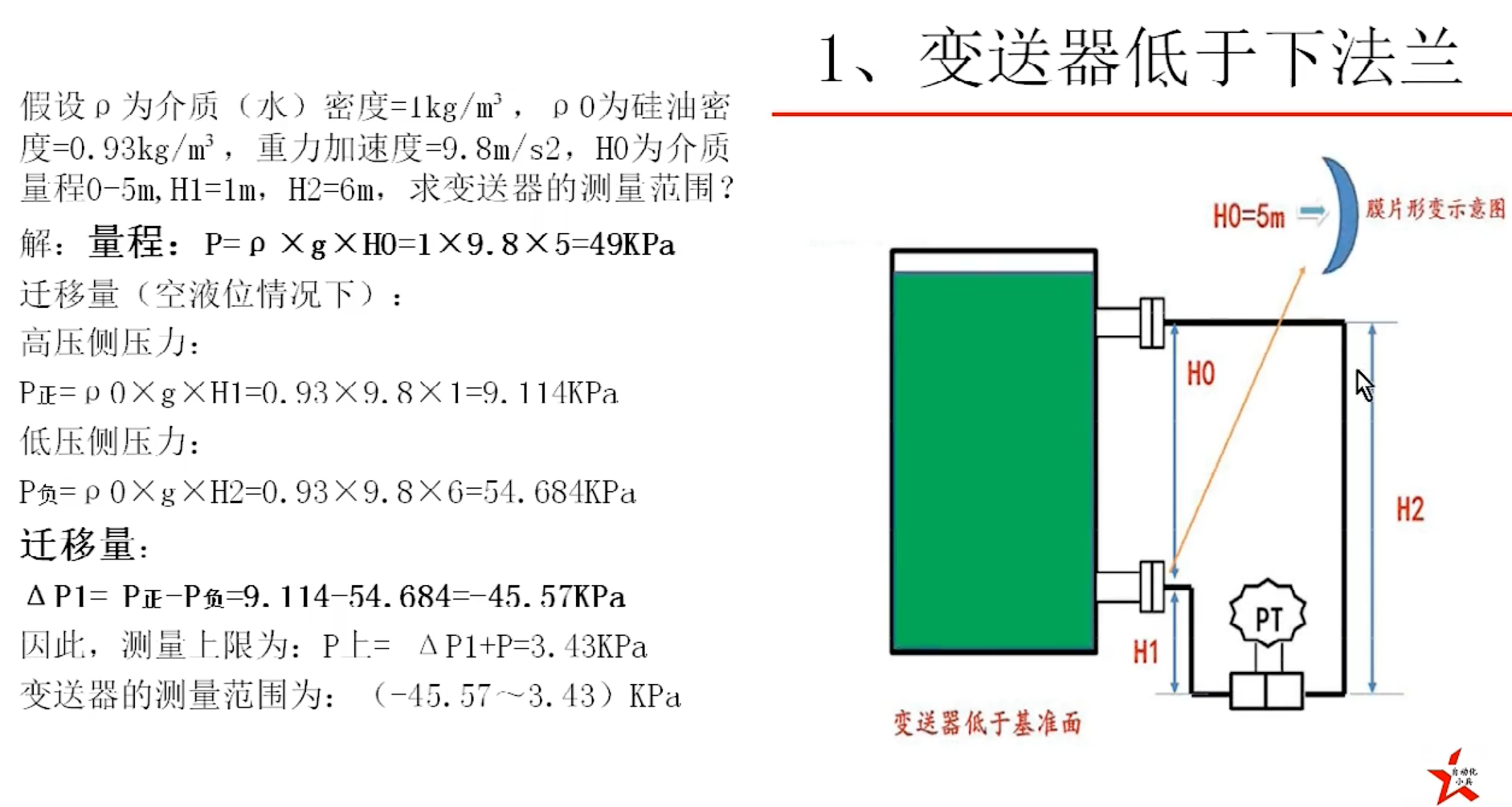

1. 变送器低于下法兰。

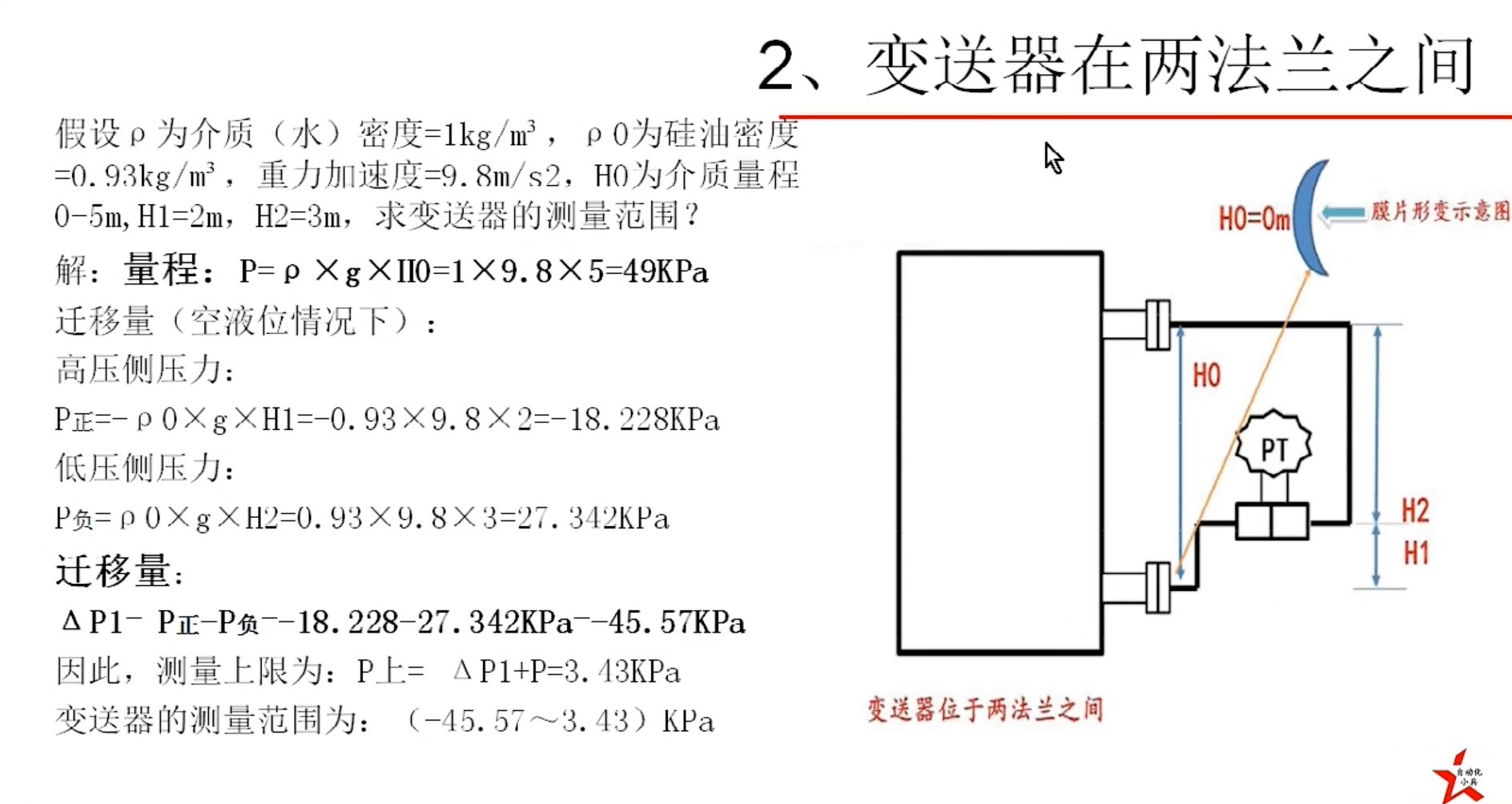

2. 变送器任两法兰之间。

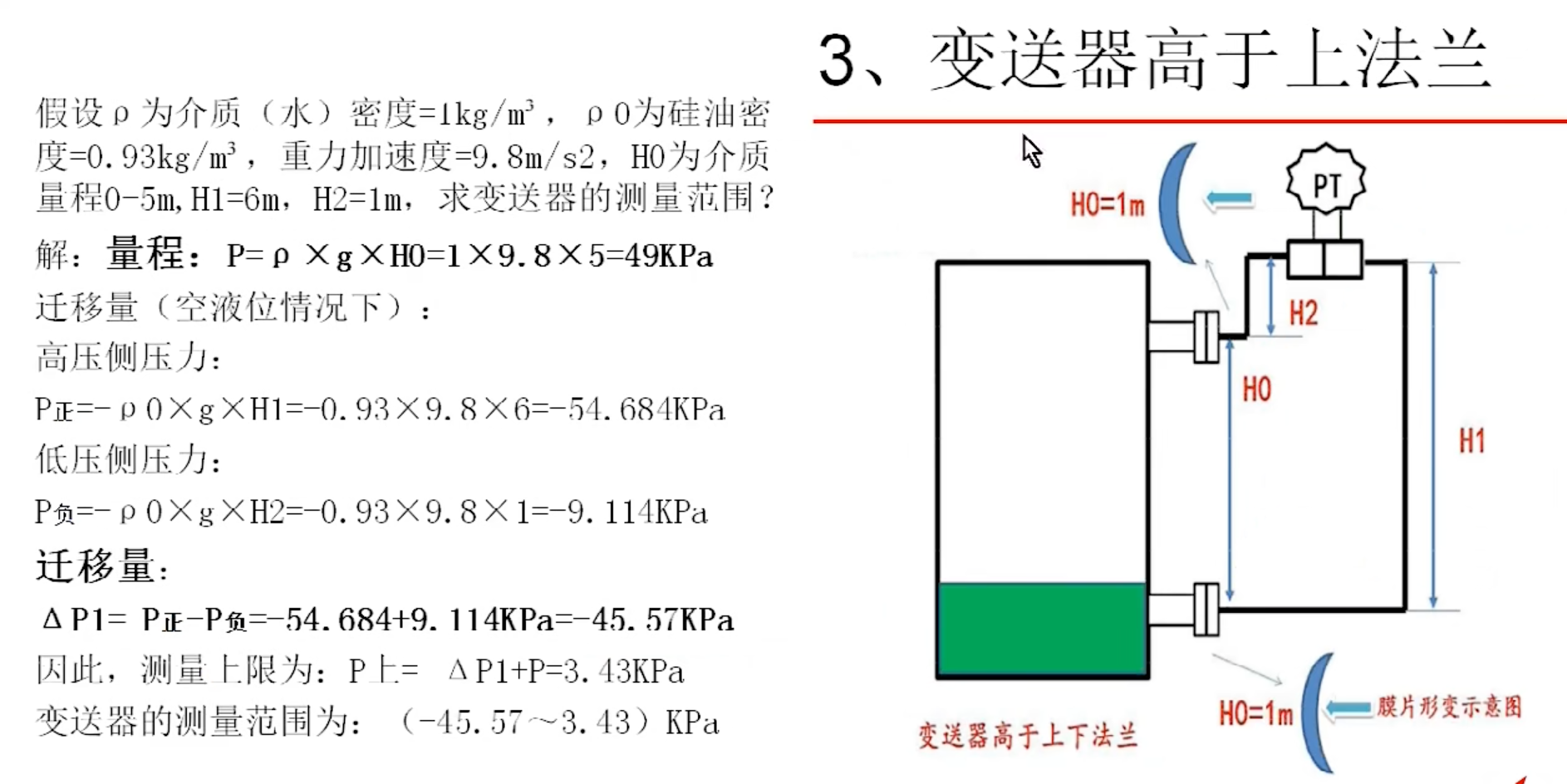

3. 变送器高于上法兰。

小技巧：

不用计算，直接得到迁移量

上下法兰任对空或容器空液位的情况下，变送器的显示值就是迁移量

总结：

1、量程只与两法兰之间的高度h、介质的密度ρ有关。

2、迁移量只与两法兰之间的高度h、硅油密度ρ₀有关。

3、量程和迁移量都与变送器的安装位置无关。

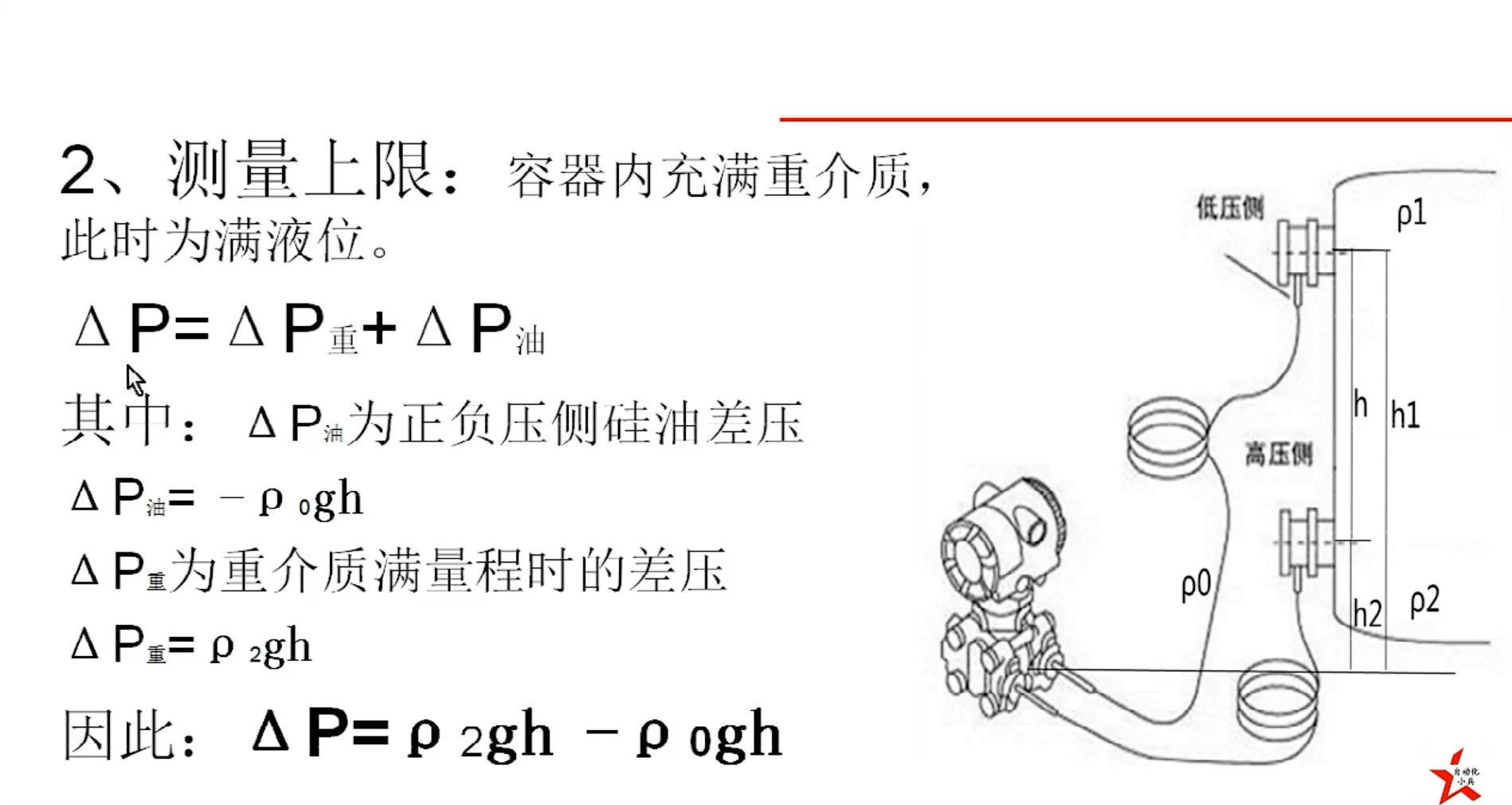

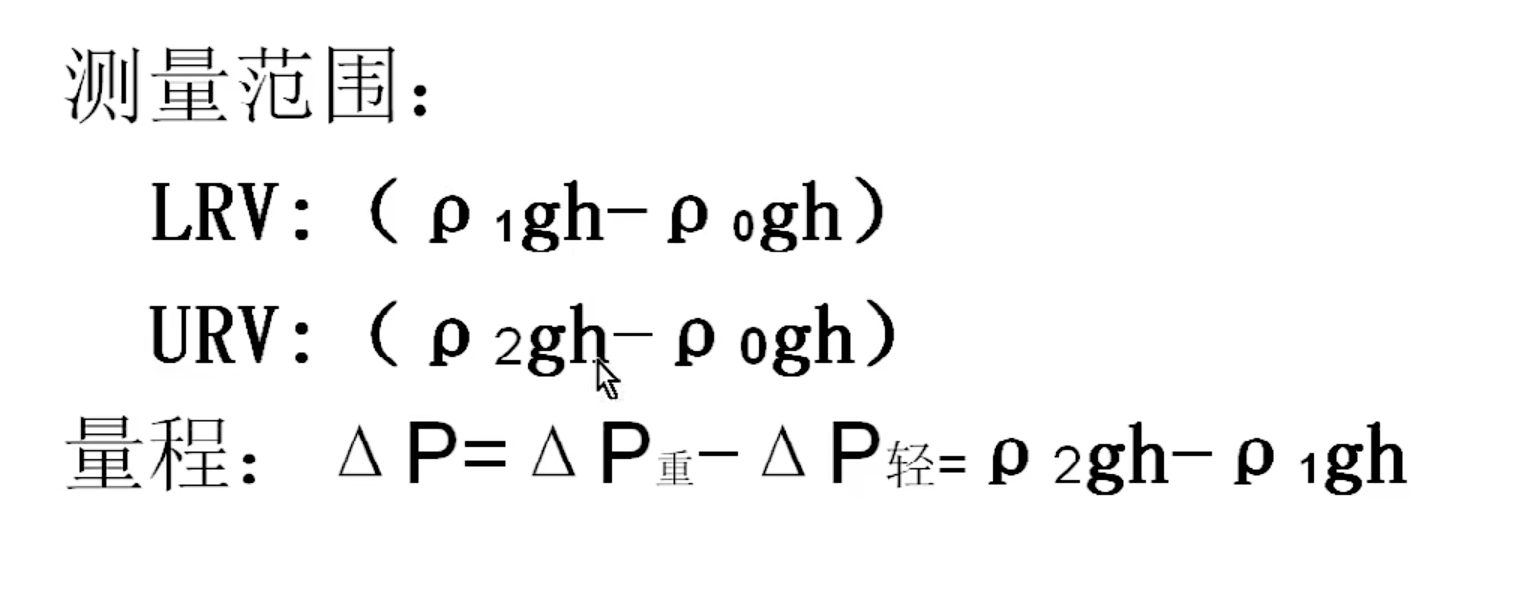

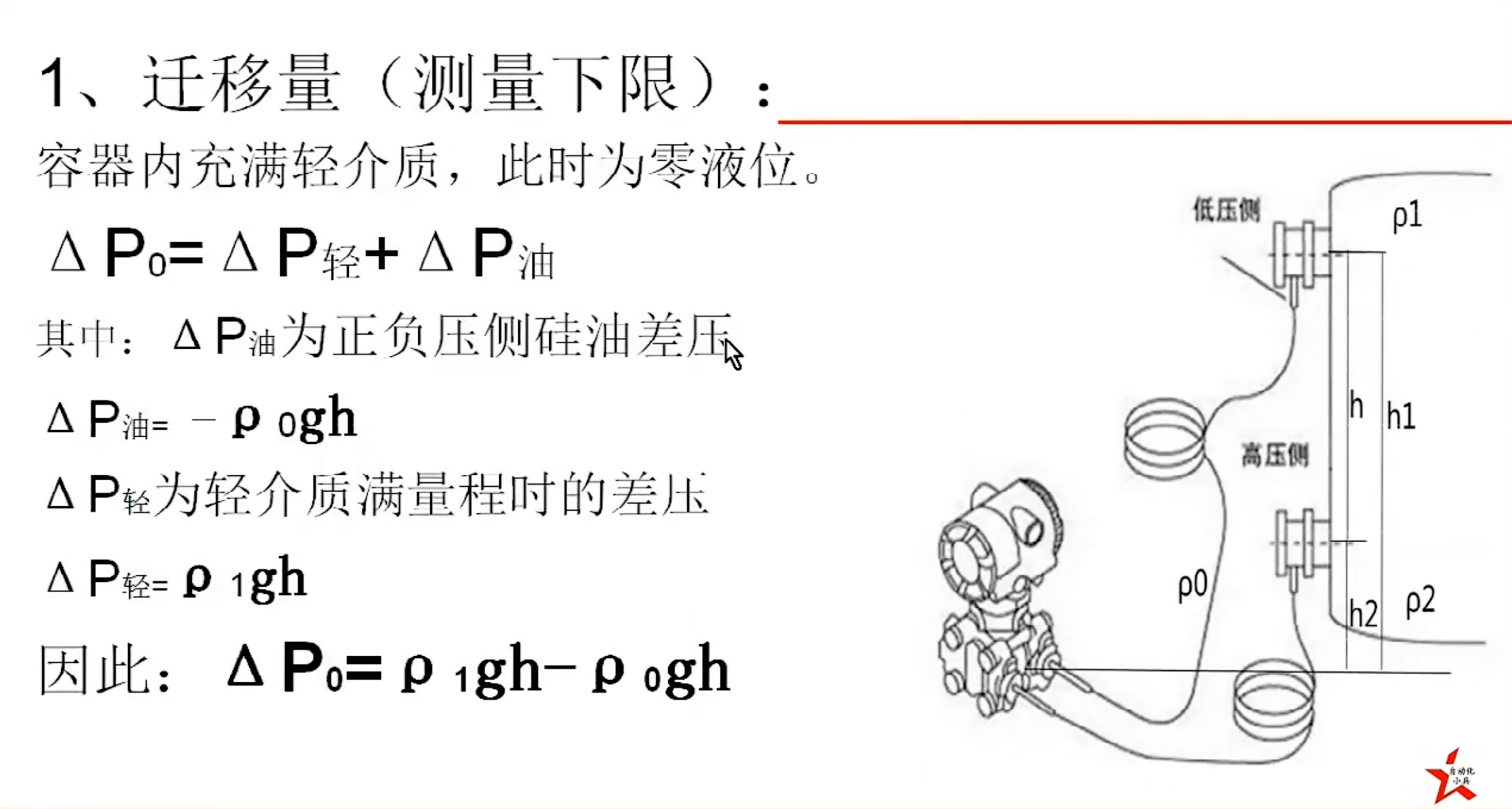

（二）界面测量

界面指的是两相物料间的界面的高度（位置）。即两相间的接触表南，有固-固、液-液、固-气、固-液和液-气种类型。

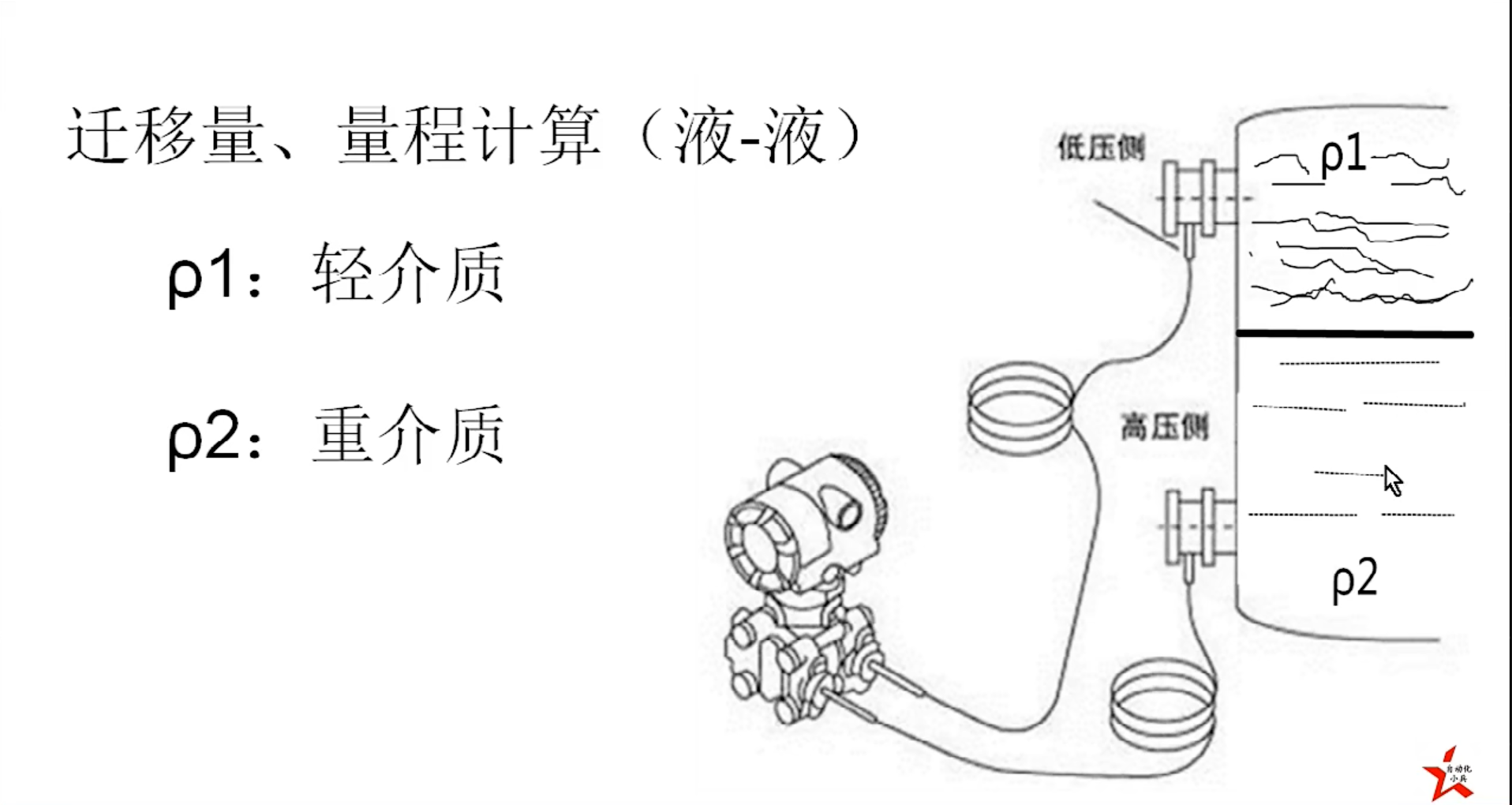

同一容器内有两种不同密度的介质，一种密度大（重介质），一种密度小（轻介质）。

三、零点标定

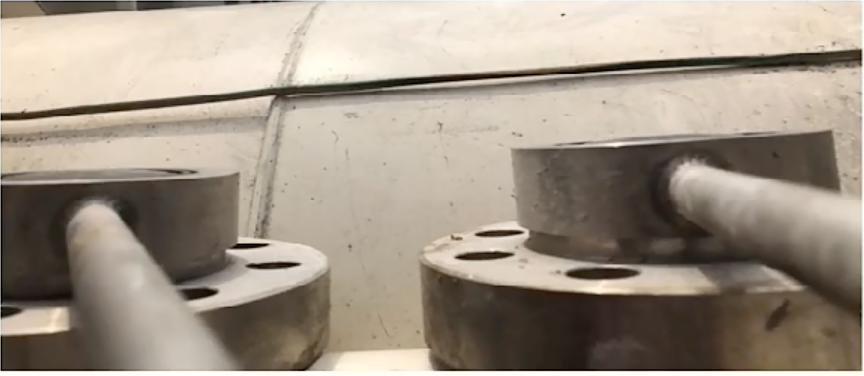

两法兰在同一水平面，即传感器正负压侧受到相等的压力，此时变送器的差压值为零。若不为零，则需要零点标定。

标零方法为：按钮标零；手操器标零；机械调零旋钮标零等

四、注意事项

1. 正负压侧法兰不能装反。
2. 双法兰膜盒严禁强力按压、尖硬物体碰撞。
3. 严禁用手提拉毛细管。
4. 毛细管远离伴热管线。
5. 变送器一股安装在低于下法兰或两法兰之间，安装在高于上法兰位置膜盒容易鼓包。
