液位计常识

一、压力式液位计

  • 工作原理 液体中某一点的静压力与该点到液面的距离成正比。计算公式:P=pgh。其中:P-被测点的压力。-介质密度、g-重力加速度、h-被测点到波面的高度。对己确定的被测介质p、g为常数。

    故被测点到液面位置的变化与被测的P压力有关。

  • 投入式液位计

    当液位变送器投入到被测液体中某一深度时,传感器受到相应的压力。

image-20220808211512288
  • 压力变送器液位计

    液体中某一点的静压力与该点到液面的距离成正比。

    • 注意事项
      1. 适用于测量常压(开口)容器的液位。
      2. 不适用于测量易结晶、粘稠、有杂质颗粒的介质。
image-20220808211942933
  • 单法兰液位计

    液体中某—点的静压力与该点到液面的距离成正比。

    • 注意事项
      1. 适用于常压(开口)容器的液位测量。
      2. 适用于测量易结品、粘稠、有杂质颗粒的介质。(介质过于粘稍、杂质颗粒过多时,可以加装冲洗水装置)
    image-20220808212829028

二、差压式液位计

对于密闭容器,由于内部与大气隔绝,容器内的压力可能大于大气压或者小于大气压的情況。容器内压力大小会直接影响所测量的液位,除非对此进行补偿,将差压变送器的低压侧连接到容器顶部就可以做到这一点。所以当要测量密闭容器液位时,必须使用差压变送器。

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220808214516194.png

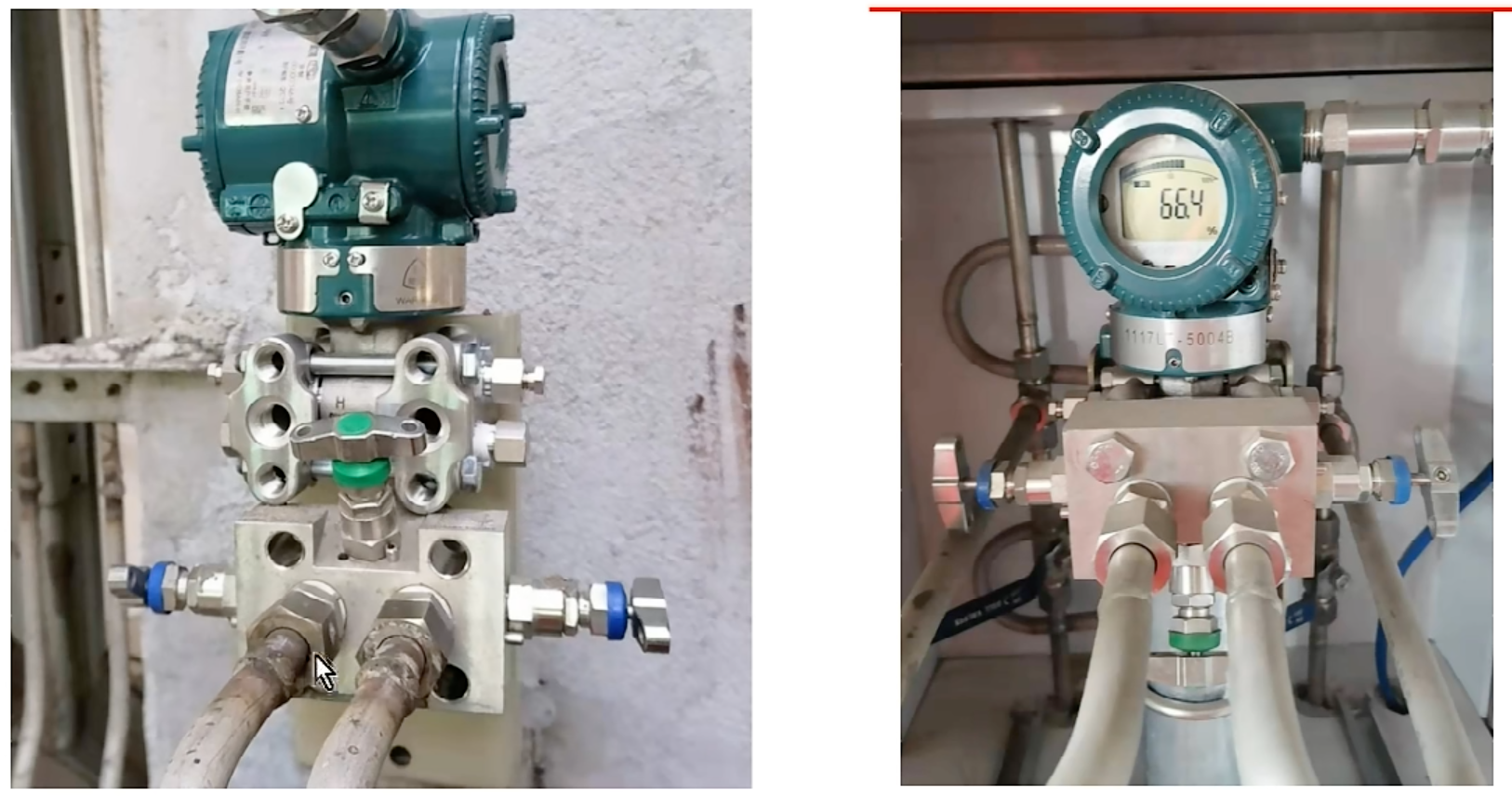

差压变送器液位计

低压侧:L(一般安装在容器上侧)

高压侧:H(一般安装在容器下侧)

  • 计算公式

    P0=P1-P2= pgH

    其中:

    P0差压值,介质在此高度时所产生的压力

    P1高压侧所受压力

    P2低压侧所受压力

  • 注意事项

    不适用于测量易结晶、粘稠、有杂质颗粒的介质。

image-20220808213700516

双法兰液位计

低压侧:L(一般安装在容器上侧)

高压侧:H(一般安装在容器下侧)

注意事项

  1. 适用于压力容器或常压(开口)容器液位测量。
  2. 适用于测量易结晶、粘稠、有杂质颗粒的介质。(介质过于粘稠、杂质颗粒过多时,可以加装冲洗水装置)
image-20220808214747786

image-20220808214952691

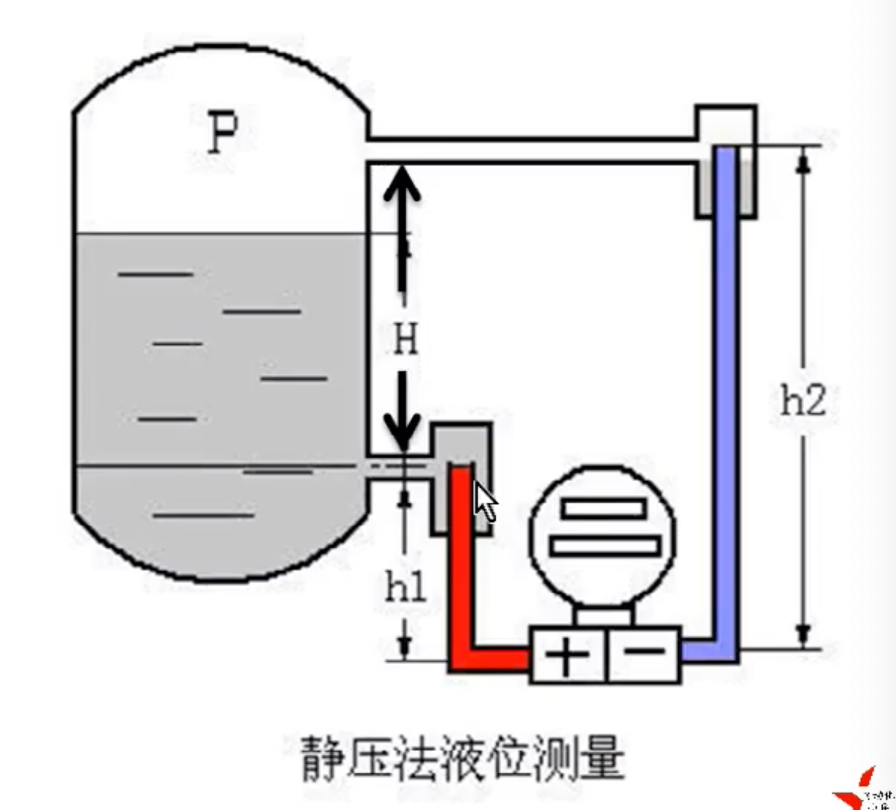

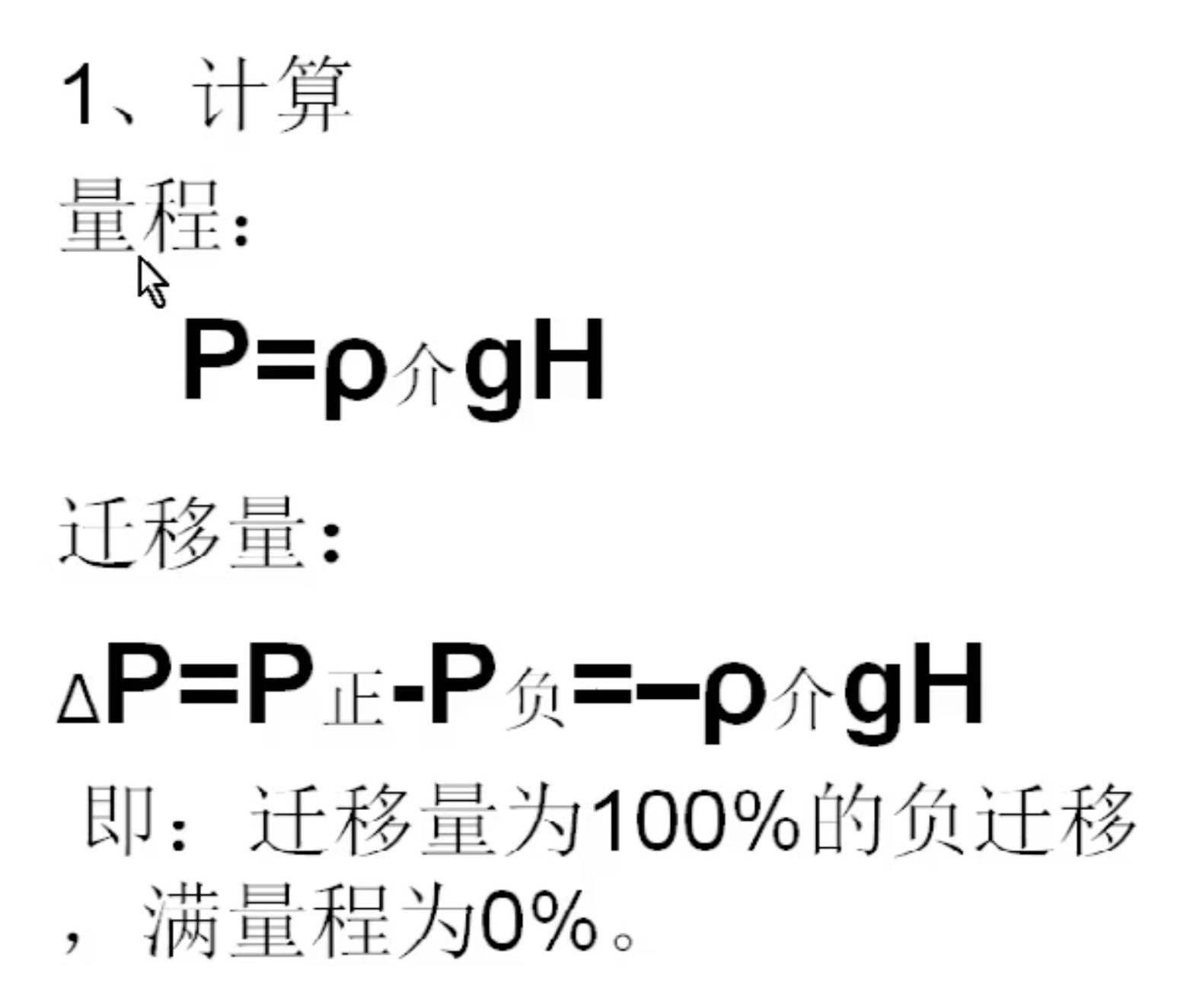

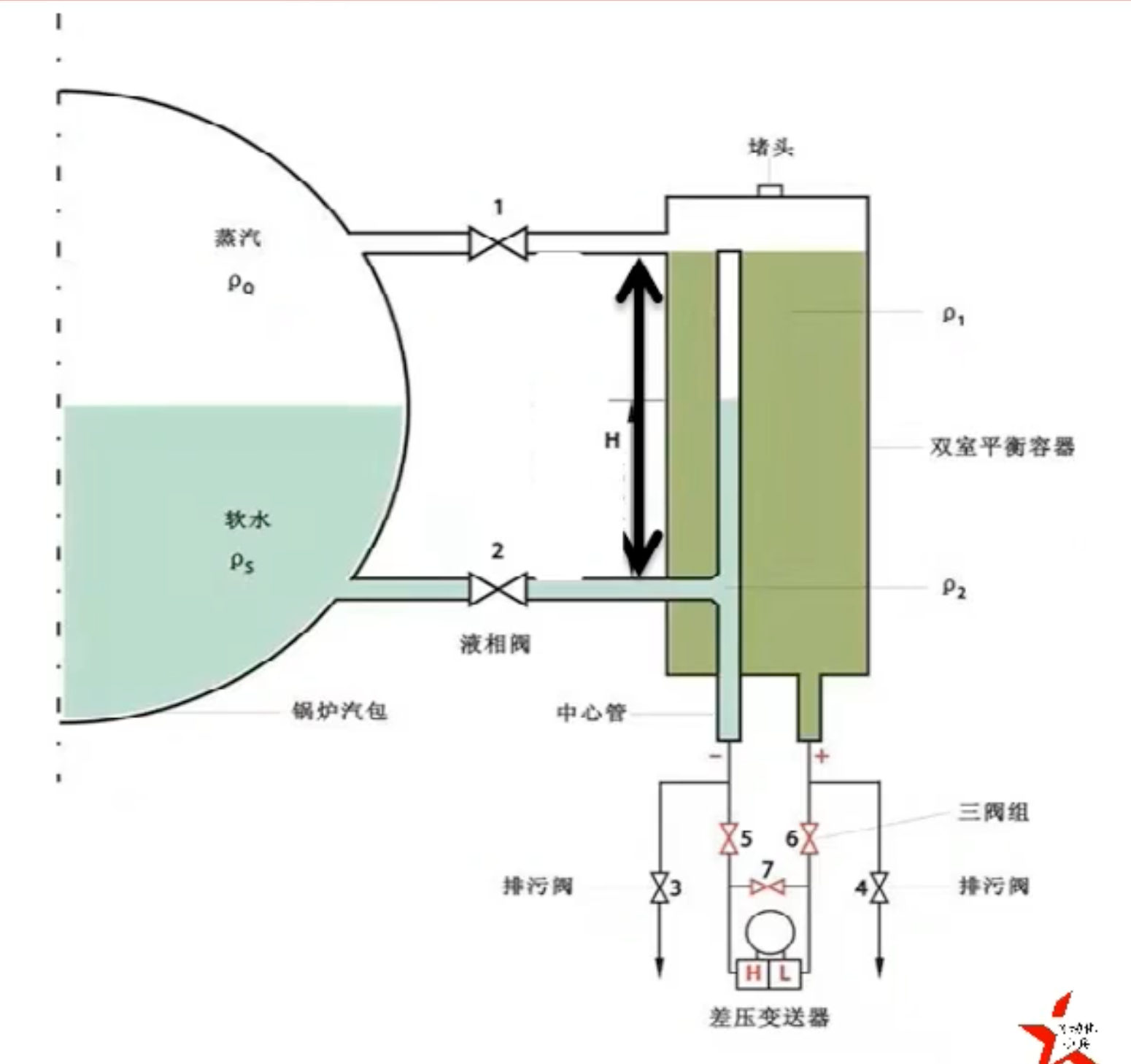

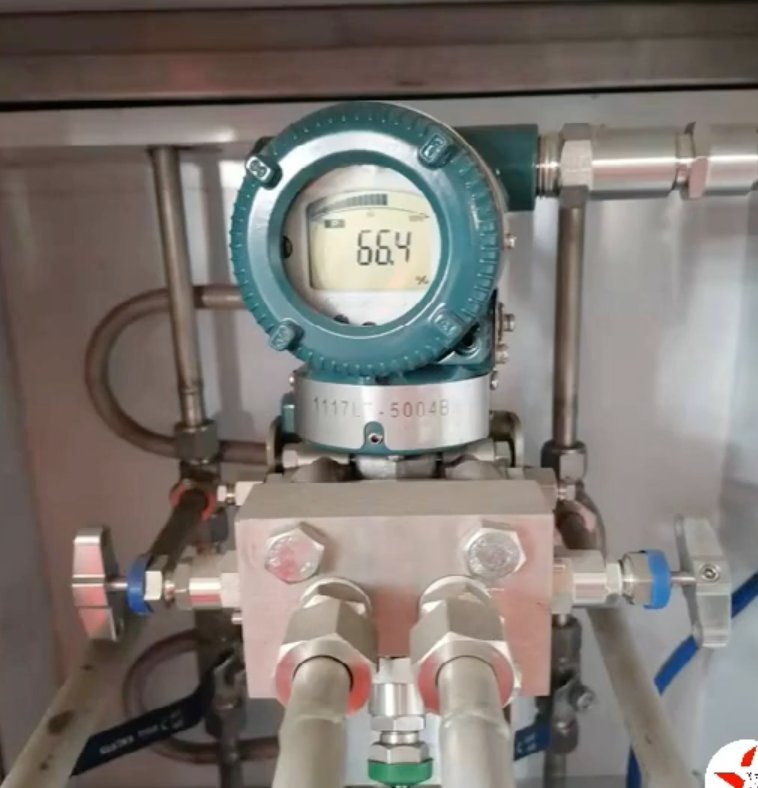

双室平衡液位计

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220815180836937.png

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220815175619547.png

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220815175636408.png

  • 应用场所

    一般用于测量汽包液位,介质为干净的水等

  • 注意事项

    三阀组必须正确投运和停运,否则会使负压侧隔离液流失。

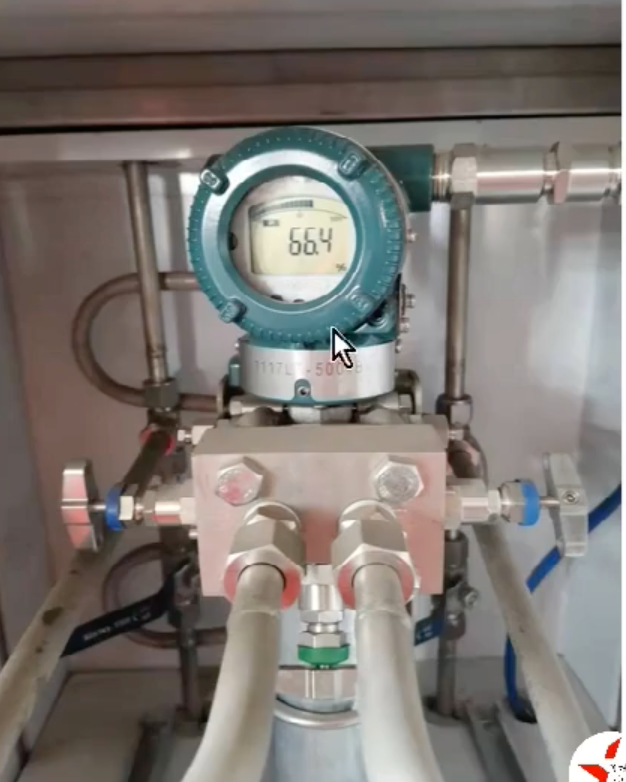

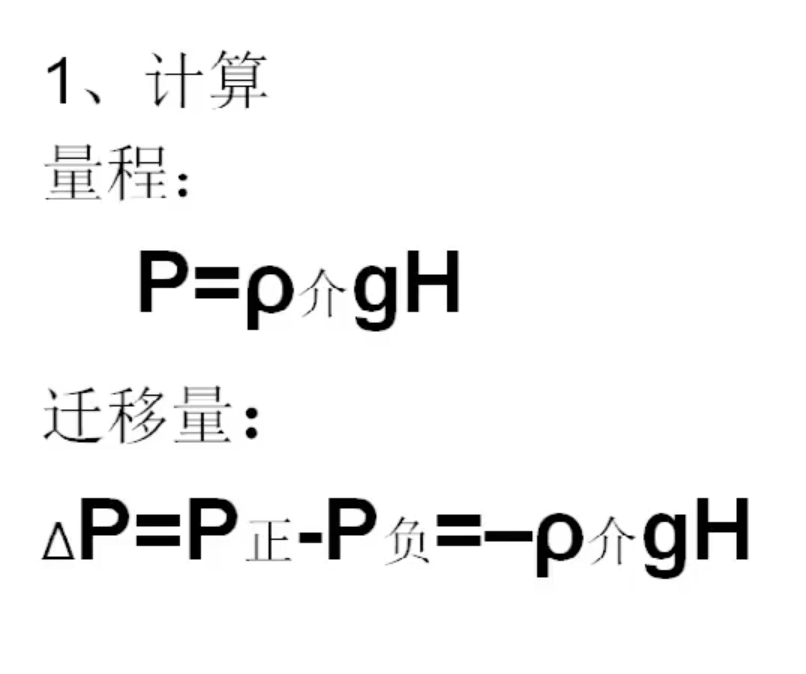

单室平衡液位计

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220815181731538.png

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220815181306394.png

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220815181325831.png

  • 应用场所

    一般用于测量介质为干净水的液位。

  • 注意事项

    三阀组必须正确投运和停运,否则会使负压侧隔离液流失。

三、磁翻板液位计

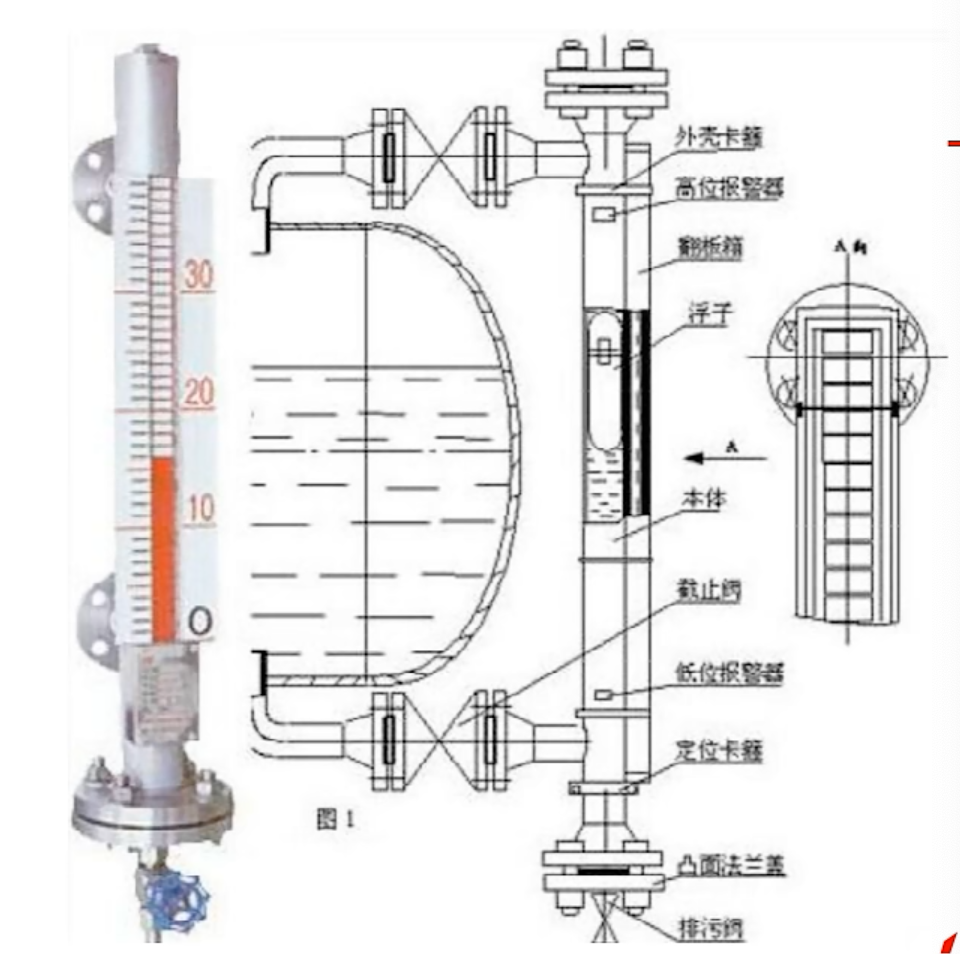

磁翻板液位计:又叫磁浮子液位计,磁翻柱波位计。

原理

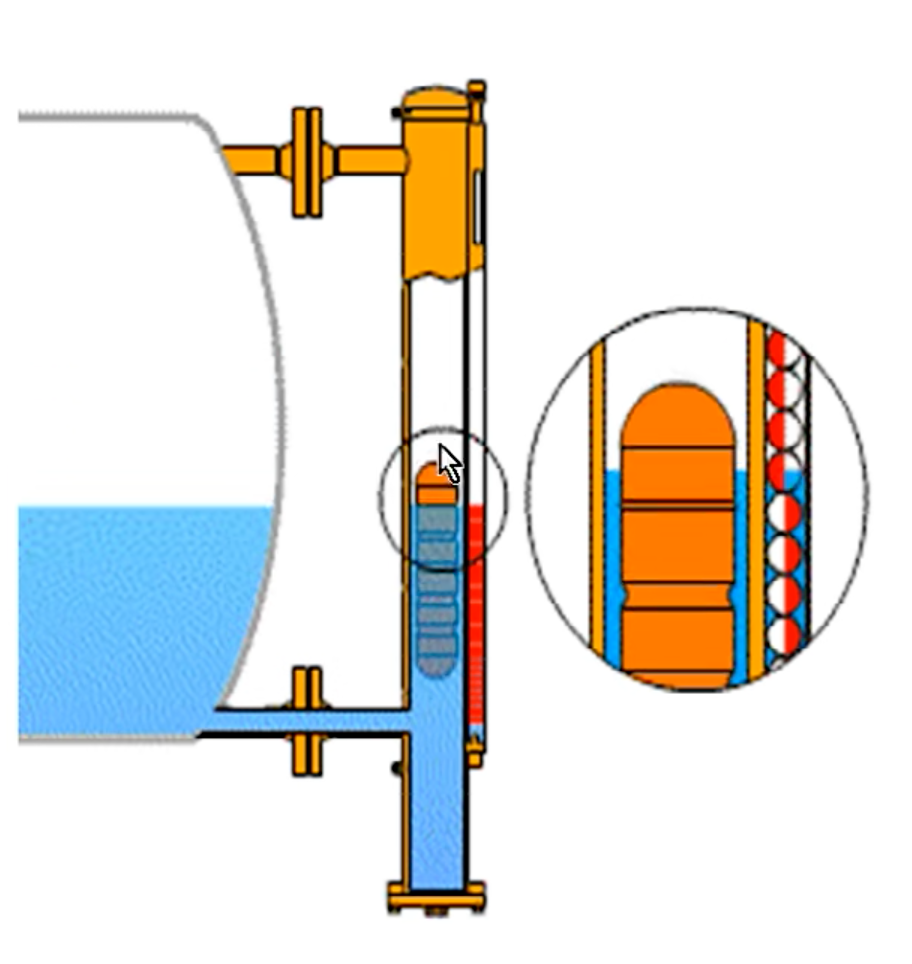

连通器原理,根据浮力原理和磁性轉合作用研发而成,当被测容器中的液位升降时,浮子内的永久磁钢通过磁耦合 传递到磁翻柱指示面板,使红白翻柱翻年180°,当液位上升时翻柱由白色转为红色,当液位下降时翻柱由红色转 ,面板上红白交界处为容器内液位的实际高度,从而实现液位显示。

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809213401147.png

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809213415492.png

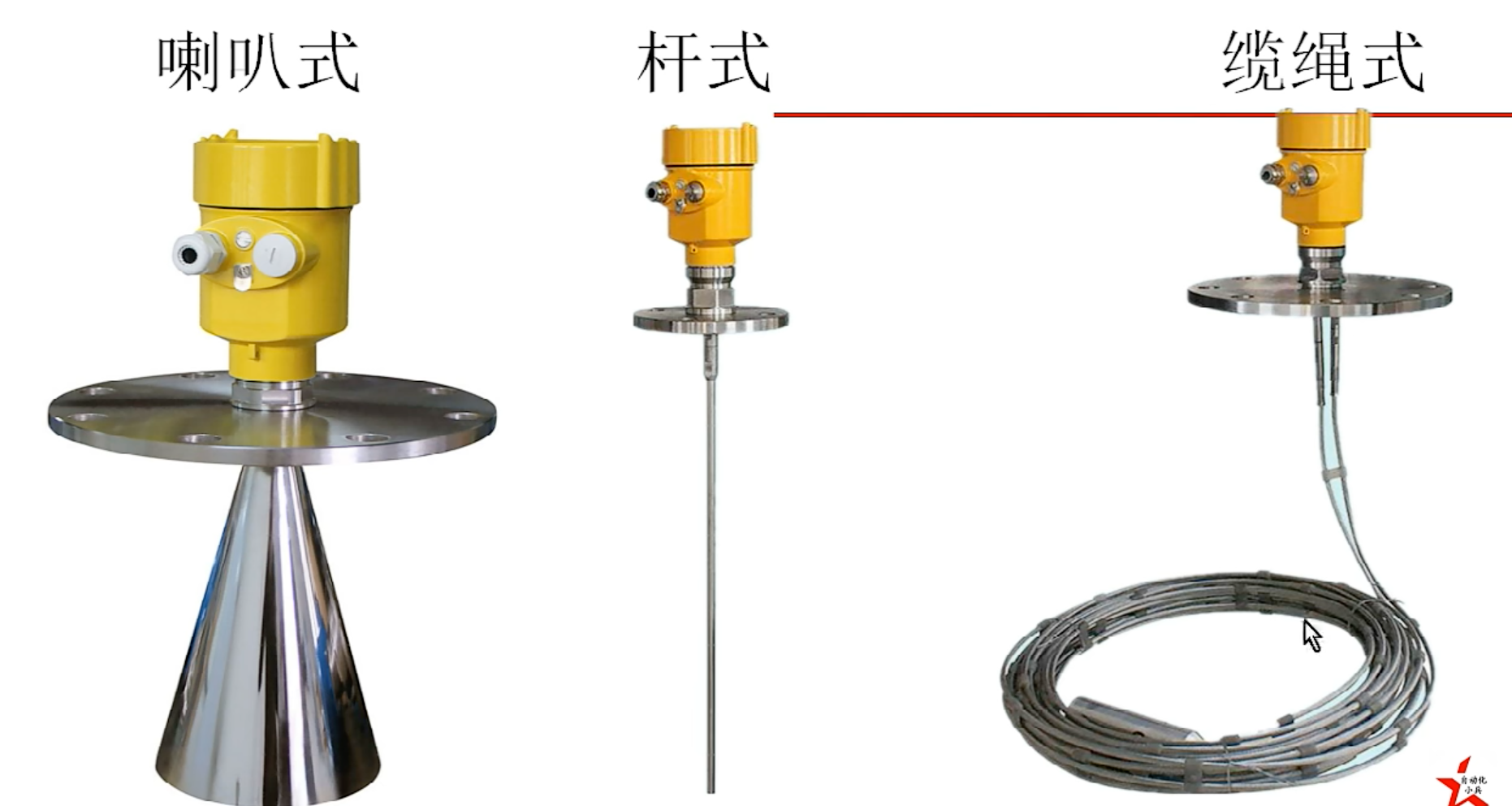

四、雷达液位计

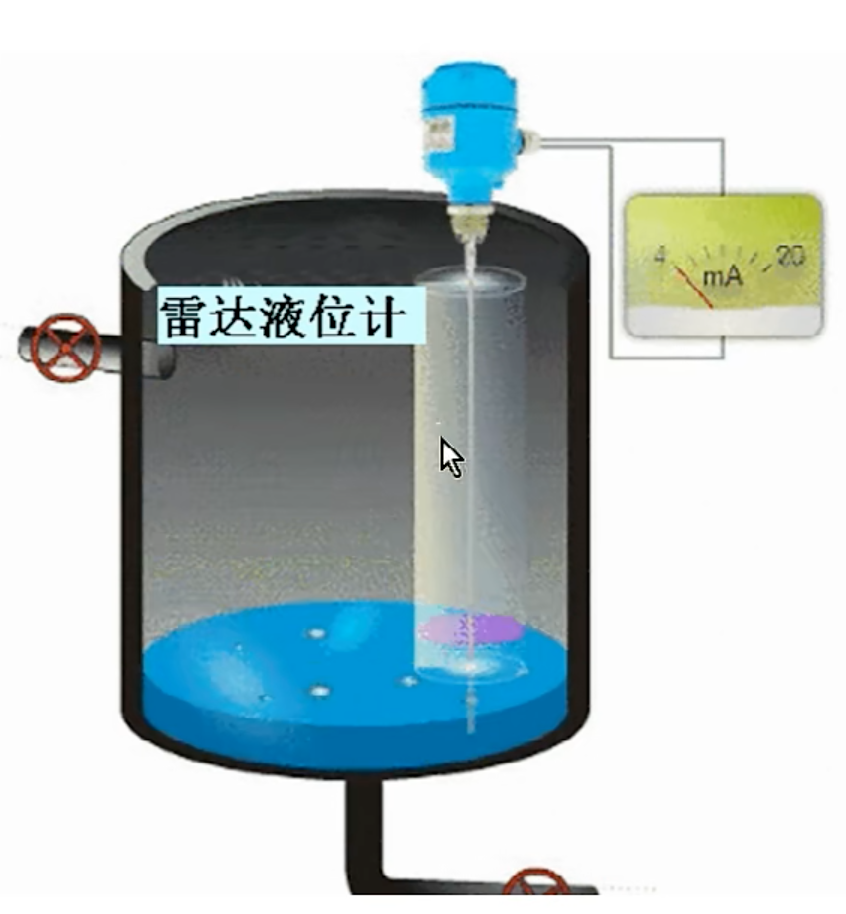

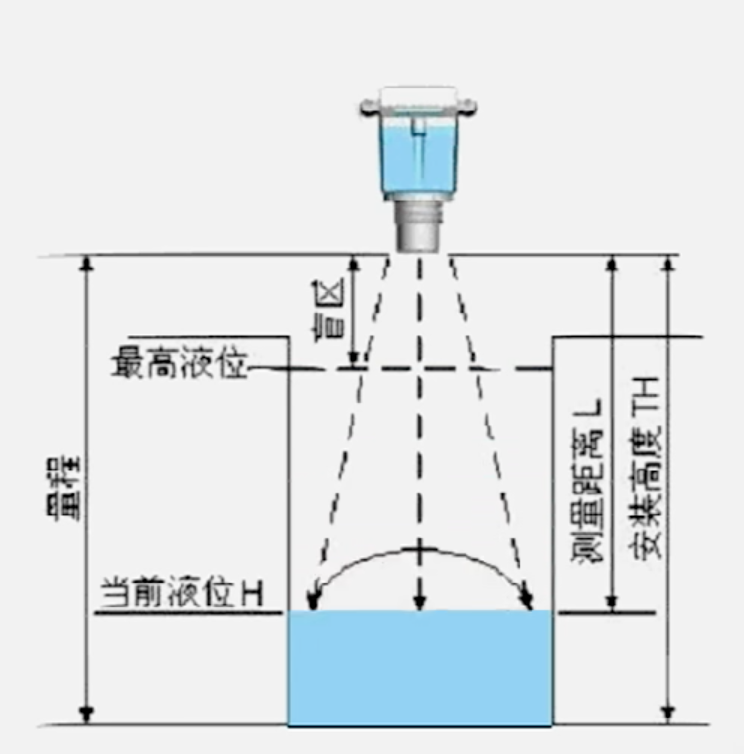

雷达液位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。 ,探头发出高频脉冲任空间以光速传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离 信号转化为物位信号。

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809213658325.png

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809213722029.png

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809214129055.png

五、浮球液位计

原理

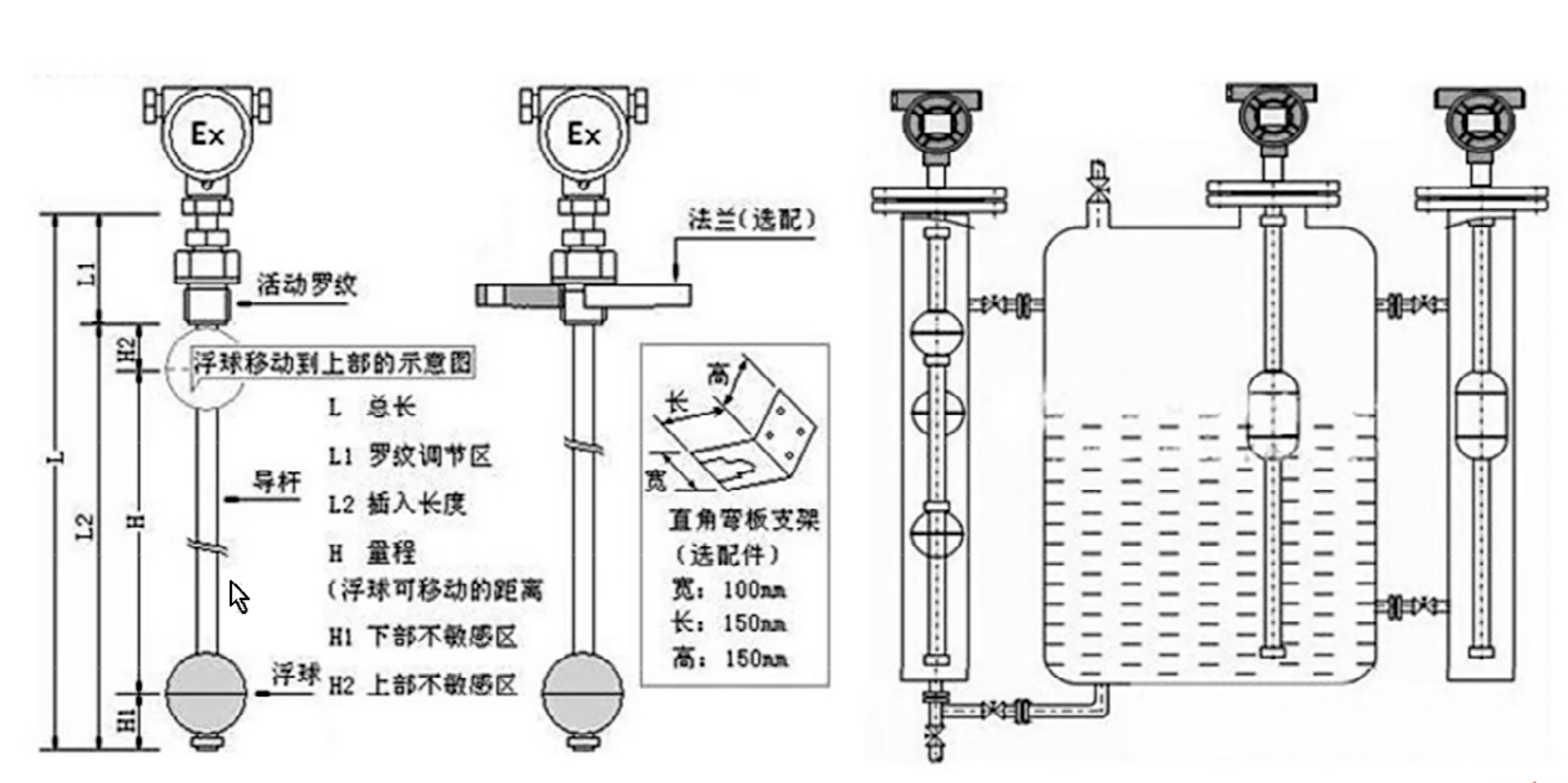

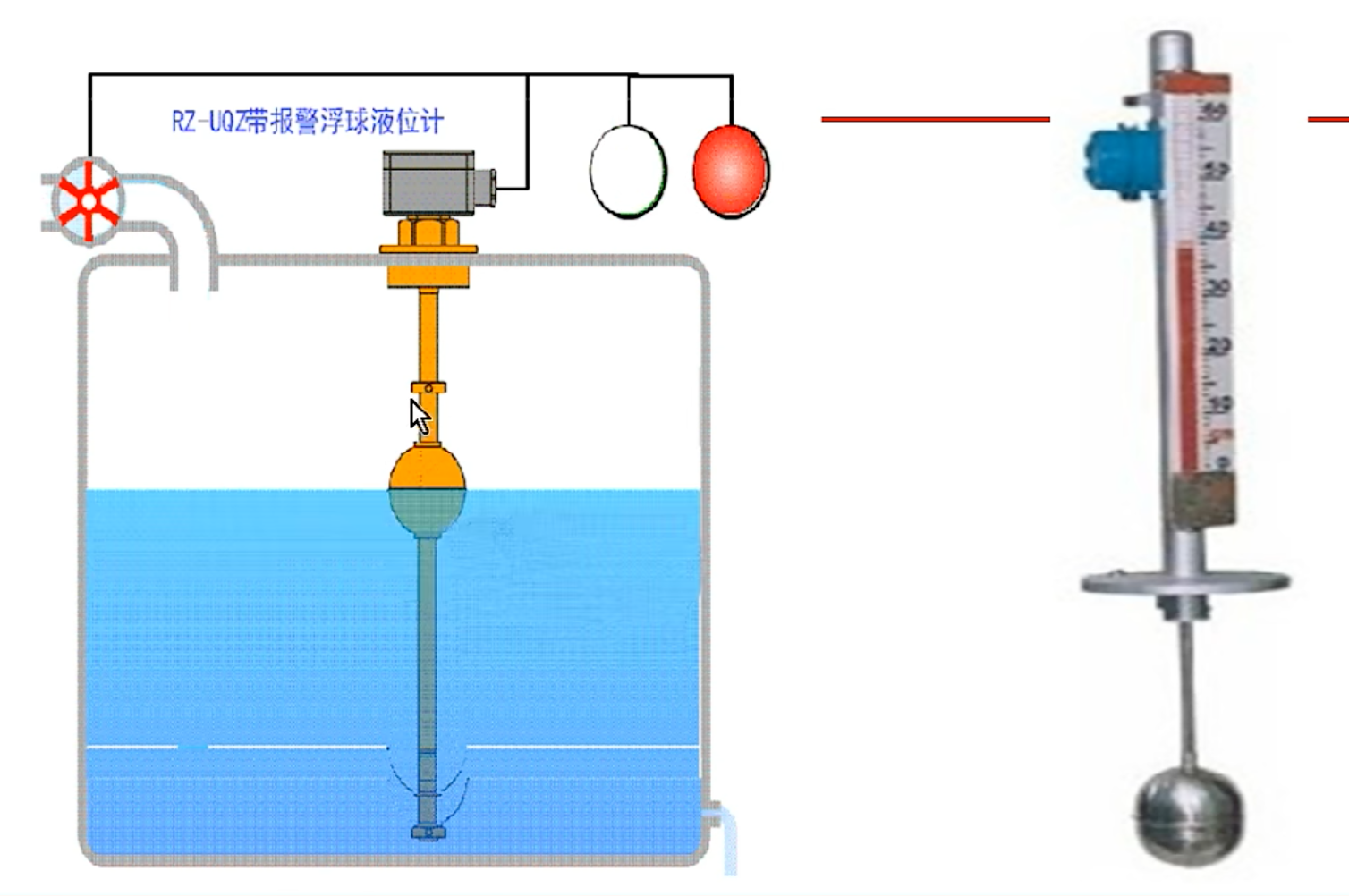

浮球液位计结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球,在被测介质中的位置受浮力作用影响。即液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809214334392.png

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809214430221.png

六、电容式液位计

原理

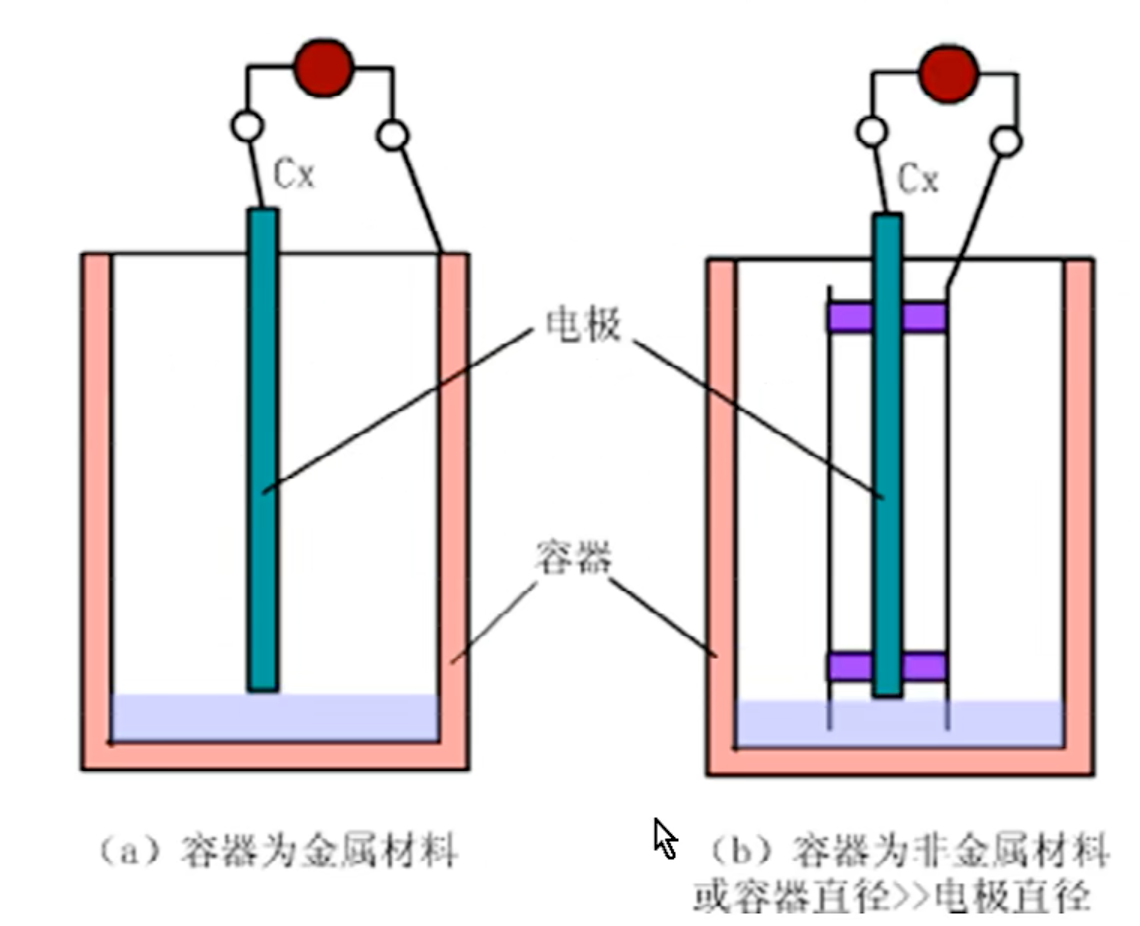

电容式液位计是采用测量电容的变化来测量液面的高低的。它是一根金属棒插入盛液容器内,金属棒作为电容的一个极,容器壁作为电容的另一极。两电极问的介质即为液体及其上面的气体。山于液体的介电常数和液面上的介电常数不同,则当液位升高时,介电常数随之加大因而电容量增大。反之当液位下降,介电常数减小,电容量世减小。所以,电容式液位计可通过两电极间的电容量的变化来测量液位的高低。

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809214700613.png

七、音叉振动式液位开关

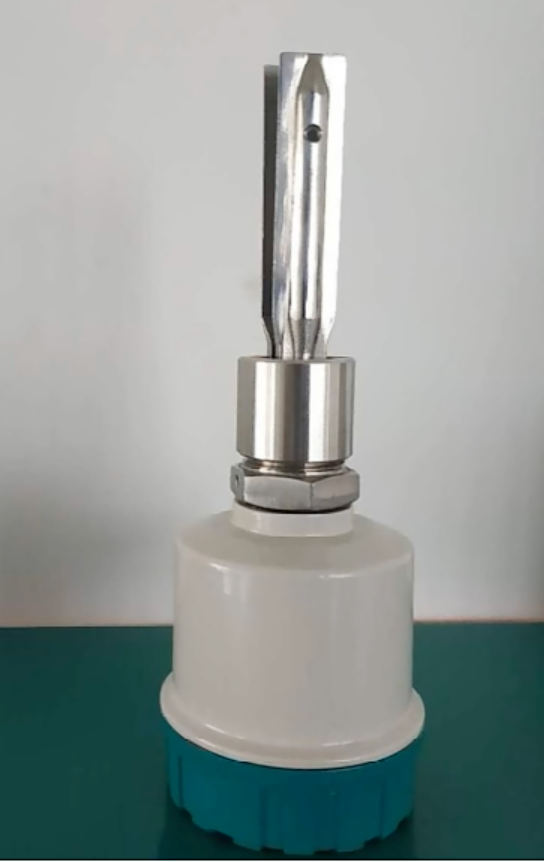

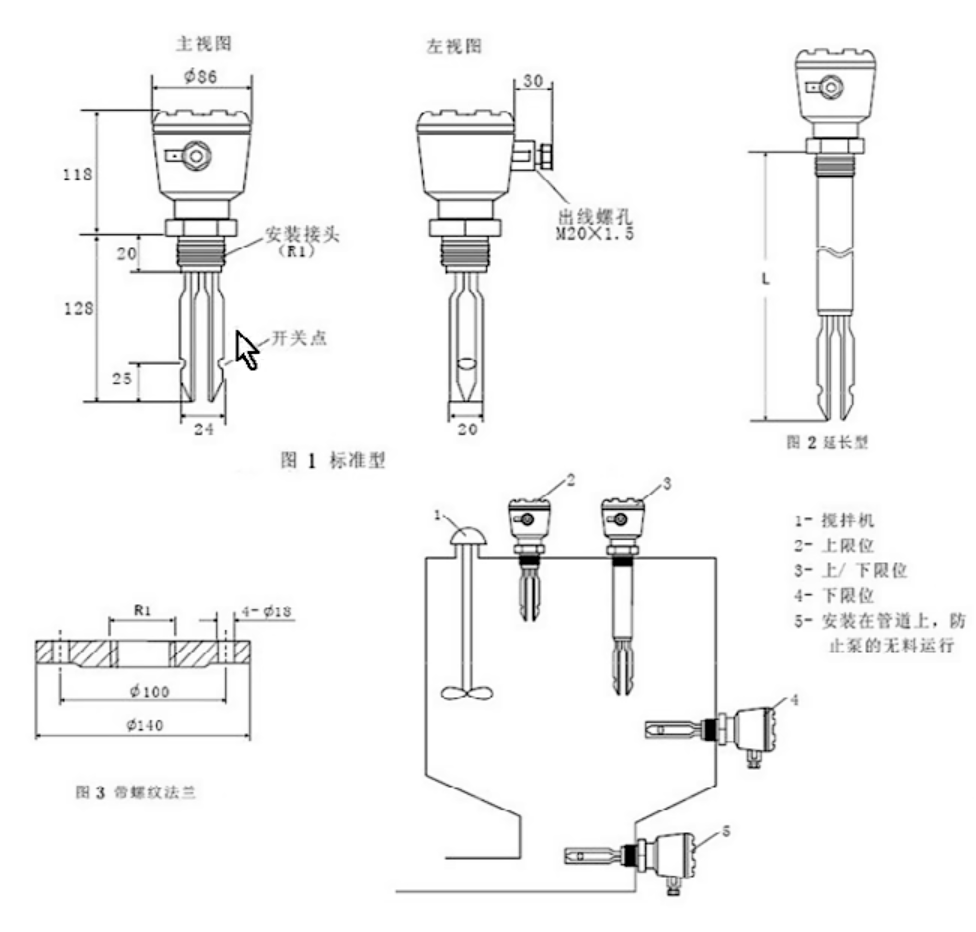

音叉式液位开关的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时,音叉的频率和振幅将改变,这些变化由智能电路水进行检测,处理并将之较换为一个开关信号。

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809215058214.png

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809215113784.png

八、玻璃板液位计

原理

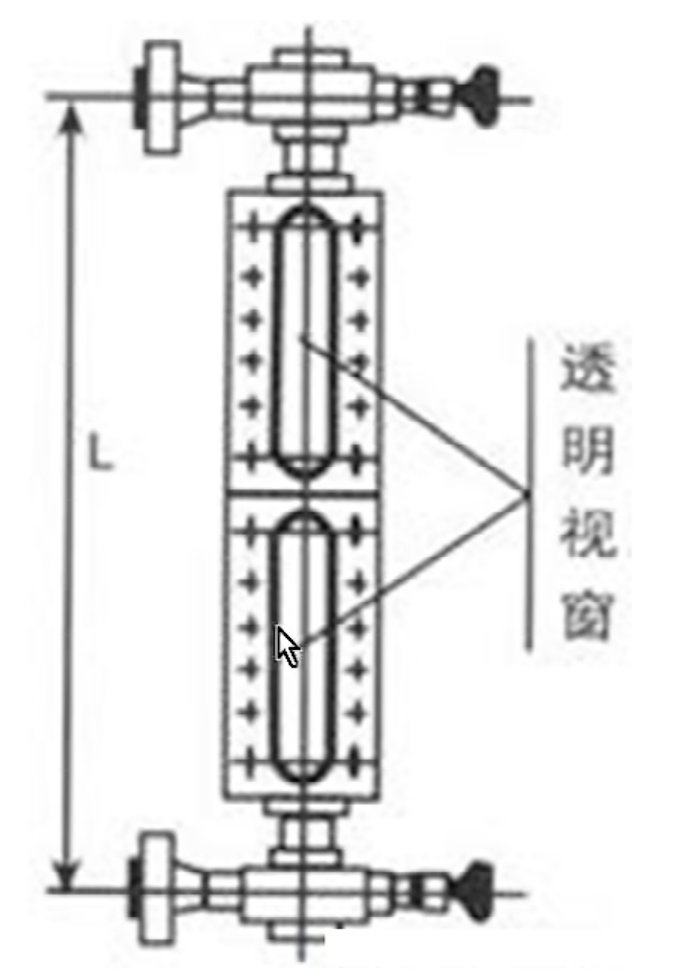

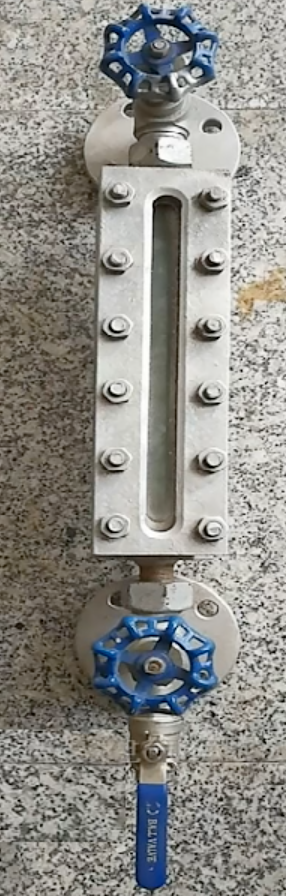

玻璃板式液位计是通过法兰与容器连接构成连通器,透过玻璃板可直接读得容器内液位的高度。

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809215347627.png

https://cdn.jsdelivr.net/gh/xinqinew/pic@main/img/image-20220809215400840.png
